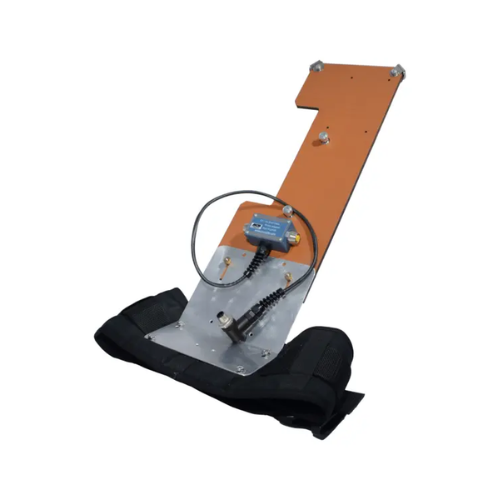

1170 VoltTab Belt Pack M.C. Miller Vietnam

1170 VoltTab Belt Pack M.C. Miller Vietnam là phụ kiện chuyên dụng được thiết kế để đeo và cố định thiết bị VoltTab Datalogger ở vị trí ngang hông, giúp kỹ sư thao tác đo kiểm theo phương thức rảnh tay trong quá trình khảo sát hệ thống Cathodic Protection.

Điểm nổi bật của Item 1170 VoltTab Belt Pack là bộ gá tích hợp Dual Data Probe Adapter – Item 12549, cho phép kết nối Data Probe với VoltTab trong các phương pháp khảo sát CIS và DCVG. M.C. Miller cũng thiết kế Belt Pack để sử dụng kết hợp với Hip Pack Wire Dispenser trong các phép khảo sát điện thế khoảng cách gần trên đường ống.

1. Tổng quan về 1170 VoltTab Belt Pack

VoltTab Belt Pack – Item 1170 là phụ kiện thuộc hệ thống thiết bị khảo sát của M.C. Miller Co., Inc., thương hiệu Hoa Kỳ chuyên về thiết bị Corrosion Engineering và Cathodic Protection.

Thay vì phải cầm VoltTab trong suốt quá trình di chuyển dọc tuyến đường ống, Belt Pack cho phép đặt thiết bị ở vị trí ngang hông. Điều này tạo điều kiện thuận lợi hơn cho người vận hành khi cần đồng thời thao tác với:

• VoltTab Datalogger
• Data Probe
• Reference Electrode
• Wire Dispenser
• Các phụ kiện khảo sát đường ống khác

Theo M.C. Miller, 1170 VoltTab Belt Pack được thiết kế để sử dụng với hai cấu hình VoltTab:

• VoltTab Datalogger with Pipeline Survey Android App – Item 1135
• VoltTab Datalogger with Test Site Survey Android App – Item 1125

2. Đặc điểm nổi bật của VoltTab Belt Pack 1170

Thiết kế đeo ngang hông

Chức năng chính của Belt Pack là giữ VoltTab Datalogger ở vị trí ngang hông, giúp người sử dụng thực hiện khảo sát theo phương thức hands-free.

Thiết kế này đặc biệt hữu ích trong những công việc phải di chuyển liên tục dọc tuyến đường ống, nơi kỹ thuật viên cần vừa đi khảo sát vừa vận hành Data Probe và hệ thống dây đo.

Tích hợp Dual Data Probe Adapter

1170 VoltTab Belt Pack được tích hợp Dual Data Probe Adapter – Item 12549.

Adapter này có cấu hình:

• 2 đầu vào 5-pin dành cho Data Probe Cable
• 1 đầu ra 5-pin kết nối với Datalogger
• Hỗ trợ kết nối phục vụ CIS/DCVG Survey

Đây là một trong những điểm quan trọng khiến 1170 không chỉ đơn thuần là một túi đeo thiết bị mà còn đóng vai trò kết nối trong hệ thống khảo sát của M.C. Miller.

Hỗ trợ CIS và DCVG

Với Dual Data Probe Adapter, VoltTab Belt Pack có thể được sử dụng trong các hệ thống khảo sát:

CIS – Close Interval Survey

và

DCVG – Direct Current Voltage Gradient

Hai phương pháp này thường được sử dụng để đánh giá tình trạng bảo vệ Cathodic và kiểm tra các vấn đề liên quan đến lớp phủ đường ống.

Có thể kết hợp Hip Pack Wire Dispenser

M.C. Miller chỉ định VoltTab Belt Pack sử dụng cùng Hip Pack Wire Dispenser cho các phép khảo sát Close Interval Potential Survey – CIS/CIPS.

Cấu hình này giúp người vận hành có thể mang theo thiết bị đo, dây khảo sát và các phụ kiện cần thiết trong khi di chuyển dọc tuyến đường ống.

3. Thông số và cấu hình 1170 VoltTab Belt Pack

Thông tin	Chi tiết
Model	VoltTab Belt Pack
Item Number	1170
Hãng sản xuất	M.C. Miller
Loại sản phẩm	VoltTab Belt Pack / Datalogger Belt Pack
Vị trí sử dụng	Đeo ngang hông
Adapter tích hợp	Dual Data Probe Adapter
Adapter Item	12549
Kết nối Data Probe	2 × 5-pin input
Kết nối Datalogger	1 × 5-pin output
Khảo sát hỗ trợ	CIS / DCVG
VoltTab tương thích	Item 1135 / Item 1125
Phụ kiện kết hợp	Hip Pack Wire Dispenser
Ứng dụng	Cathodic Protection / Pipeline Survey

Thông tin về cấu hình và khả năng tương thích được M.C. Miller công bố trên trang sản phẩm VoltTab Belt Pack và Dual Data Probe Adapter.

4. 1170 VoltTab Belt Pack tương thích với thiết bị nào?

VoltTab Item 1135

Item 1135 VoltTab Datalogger with Pipeline Survey Android App là cấu hình dành cho khảo sát đường ống và có thể sử dụng với VoltTab Belt Pack 1170.

Trong hệ thống này, Belt Pack giúp cố định VoltTab ở ngang hông, trong khi người vận hành có thể kết nối Data Probe để thực hiện khảo sát.

VoltTab Item 1125

1170 cũng tương thích với VoltTab Datalogger with Test Site Survey Android App – Item 1125.

Cấu hình này phù hợp với các hoạt động khảo sát tại Test Site và những vị trí kiểm tra cần thu thập dữ liệu điện áp.

5. Ứng dụng của 1170 VoltTab Belt Pack

Khảo sát Close Interval Survey – CIS

CIS – Close Interval Survey là một phương pháp quan trọng trong đánh giá hệ thống Cathodic Protection của đường ống.

Trong quá trình khảo sát, kỹ thuật viên cần di chuyển dọc theo tuyến đường ống và thực hiện các phép đo tại nhiều vị trí. Belt Pack giúp mang VoltTab ở ngang hông, tạo điều kiện thao tác thuận tiện hơn.

Khảo sát CIPS

Đối với Close Interval Potential Survey – CIPS, VoltTab Belt Pack có thể kết hợp với Hip Pack Wire Dispenser để tạo thành cấu hình khảo sát cơ động.

M.C. Miller xác định rõ VoltTab Belt Pack được sử dụng cùng Hip Pack Wire Dispenser cho Close Interval Potential Surveys – CIS/CIPS.

DCVG Survey

Trong khảo sát DCVG, Dual Data Probe Adapter đóng vai trò kết nối giữa Data Probe và VoltTab.

Nhờ đó, 1170 Belt Pack có thể được tích hợp vào hệ thống thiết bị khảo sát phục vụ đánh giá tình trạng coating và Cathodic Protection của đường ống.

Pipeline Corrosion Survey

1170 có thể được sử dụng trong các hệ thống khảo sát đường ống nhằm thu thập dữ liệu phục vụ đánh giá tình trạng ăn mòn và hiệu quả bảo vệ chống ăn mòn.

Các ứng dụng tiêu biểu có thể liên quan đến:

• Đường ống dầu khí
• Đường ống hóa chất
• Đường ống nước
• Đường ống công nghiệp
• Hệ thống truyền tải và phân phối
• Các công trình kim loại có hệ thống Cathodic Protection
