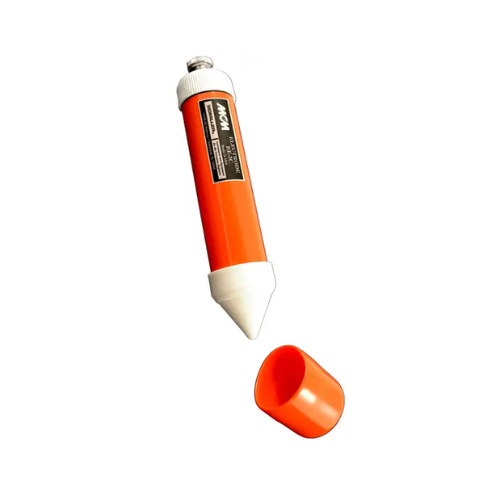

15210 RE-5C Electrode M.C. Miller Vietnam

15210 RE-5C Electrode M.C. Miller là điện cực tham chiếu Copper/Copper Sulfate (Cu/CuSO₄) được sử dụng trong các phép đo điện thế phục vụ kiểm tra Cathodic Protection (CP), khảo sát đường ống và đánh giá điện thế giữa kết cấu kim loại với đất.

Với thiết kế thân Lexan chắc chắn, thanh đồng độ tinh khiết cao và đầu ceramic có dạng hình nón, RE-5C được M.C. Miller phát triển cho các ứng dụng đo trong đất mềm (soft soils). Sản phẩm được cung cấp cùng lượng tinh thể copper sulfate để người sử dụng pha dung dịch CuSO₄ bão hòa theo hướng dẫn của nhà sản xuất.

1. Tổng quan 15210 RE-5C Electrode

RE-5C – Item 15210 thuộc dòng Reference Electrodes của M.C. Miller, chuyên phục vụ các phép đo điện thế trong lĩnh vực kiểm soát ăn mòn và bảo vệ catốt.

RE-5C là loại Copper/Copper Sulfate Reference Electrode, trong đó điện cực đồng tiếp xúc với dung dịch copper sulfate bão hòa và truyền điện thế tham chiếu thông qua đầu ceramic xốp.

Thiết kế này giúp tạo ra một điểm tham chiếu ổn định khi thực hiện các phép đo structure-to-soil / pipe-to-soil potential, một trong những phép đo quan trọng khi đánh giá hiệu quả của hệ thống bảo vệ catốt.

Theo thông tin kỹ thuật của M.C. Miller, RE-5C được thiết kế đặc biệt cho soft soils và có một cửa sổ trong suốt trên thân điện cực để người vận hành quan sát tình trạng dung dịch copper sulfate bên trong.

2. Thông số kỹ thuật RE-5C Item 15210

Thông số	Chi tiết
Model	RE-5C
Item Number	15210
Loại	Copper/Copper Sulfate Reference Electrode
Điện cực	Copper/Copper Sulfate
Thân điện cực	Lexan
Đầu tiếp xúc	Rugged ceramic plug
Dung dịch	Saturated Copper Sulfate
Tinh thể CuSO₄	Có sẵn trong ống
Chiều dài	6.75 inch / 17.15 cm
Đường kính	1.375 inch / 3.49 cm
Khối lượng khô	5.0 oz / 141.7 g
Đầu connector	Male 1/4-20 threaded end with thumb nut
Ứng dụng nổi bật	Cathodic Protection, Pipeline Survey, Structure-to-Soil Potential

Các kích thước và cấu hình trên được M.C. Miller công bố cho RE-5C Item 15210.

3. Điểm nổi bật của 15210 RE-5C

Điện cực tham chiếu Cu/CuSO₄

RE-5C sử dụng hệ Copper/Copper Sulfate, một cấu hình phổ biến trong các phép đo điện thế liên quan đến hệ thống bảo vệ catốt.

Điện cực đóng vai trò tạo ra một điểm tham chiếu điện thế, từ đó thiết bị đo có thể xác định điện thế của đường ống hoặc kết cấu kim loại so với môi trường đất.

M.C. Miller cũng liệt kê RE-5C Item #15210 trong các cấu hình sử dụng hai reference electrodes cho các phép đo chuyên dụng.

Thiết kế đầu ceramic dạng hình nón

RE-5C được trang bị rugged ceramic plug với bề mặt dạng hình nón. Đây là phần tiếp xúc giữa điện cực và môi trường đất trong quá trình đo.

Thiết kế này được M.C. Miller định hướng cho các ứng dụng trong soft soils, giúp điện cực tiếp xúc với môi trường đất trong quá trình khảo sát.

Thân Lexan chắc chắn

Thân điện cực sử dụng Lexan tube, kết hợp với thanh đồng độ tinh khiết cao.

Trên thân có transparent window, cho phép người sử dụng quan sát tình trạng dung dịch copper sulfate bên trong điện cực. Đây là một điểm hữu ích khi kiểm tra và bảo dưỡng điện cực trước các đợt khảo sát ngoài hiện trường.

4. Chuẩn bị RE-5C trước khi sử dụng

RE-5C được cung cấp với copper sulfate crystals bên trong ống Lexan. Người dùng sẽ chuẩn bị dung dịch copper sulfate bão hòa theo hướng dẫn của M.C. Miller.

Điểm này cần lưu ý khi đưa RE-5C vào sử dụng: điện cực không chỉ đơn giản là một đầu dò kim loại mà cần được chuẩn bị đúng trạng thái dung dịch để thực hiện phép đo tham chiếu.

M.C. Miller cung cấp tài liệu RE-5 and RE-5C Electrode Instructions – MAN270, cùng các hướng dẫn liên quan đến AF Solution và Leak-Stop/AF Solution.

5. 15210 RE-5C dùng trong hệ thống Cathodic Protection

Một trong những ứng dụng quan trọng của RE-5C là đo điện thế giữa đường ống/kết cấu và đất.

Trong một phép đo cơ bản, điện cực được đặt tại vị trí khảo sát trên mặt đất trong khi dây đo được kết nối với kết cấu cần kiểm tra. Điện áp đo được giữa reference electrode và kết cấu giúp kỹ thuật viên đánh giá điều kiện điện thế phục vụ công tác Cathodic Protection.

Đối với các dự án đường ống, việc thu thập chính xác các giá trị điện thế tại nhiều vị trí là cơ sở quan trọng cho các hoạt động Pipeline Survey và Corrosion Control.

6. RE-5C kết hợp với Data Probe M.C. Miller

Một ưu điểm đáng chú ý của Item 15210 là khả năng kết hợp với nhiều thiết bị data probe của M.C. Miller.

M.C. Miller xác nhận RE-5C #15210 có thể được sử dụng với:

• SIN015 – Red Handle Probe, G1/GX
• SIN0155 – Green Handle Probe, G1/Gx
• TRI014 – Continuous Read Probe, Fixed
• TRI015 – Push Button Data Probe

Các probe này sử dụng thiết kế phù hợp với RE-5C, giúp điện cực có thể trở thành thành phần của một hệ thống thu thập dữ liệu khảo sát hoàn chỉnh.

Đặc biệt, TRI015 Allegro/Sin2 Probe được M.C. Miller công bố sử dụng trực tiếp Fixed RE-5C Electrode – Item #15210. Probe này có red handle, Push Button Read Function và đầu kết nối M8 3-pin.

7. RE-5C trong cấu hình Dual Reference Electrode

Trong một số phép đo cần sử dụng hai reference electrodes, RE-5C có thể được triển khai thành cấu hình dual electrode.

Tài liệu Digital Potential Meter của M.C. Miller minh họa việc sử dụng hai reference electrodes, trong đó RE-5 hoặc RE-5C có thể được sử dụng cùng các electrode extensions và interconnection wire.

Điều này giúp RE-5C có thể đáp ứng nhiều cấu hình đo khác nhau trong lĩnh vực corrosion engineering và cathodic protection.

8. Phụ kiện và linh kiện thay thế

M.C. Miller cung cấp một số linh kiện liên quan đến RE-5C để phục vụ bảo trì và thay thế.

RE-5C Plug Assembly – Item 15505

Item #15505 là replacement plug assembly dành cho RE-5C, bao gồm protective cap và O-ring.

M.C. Miller xác nhận linh kiện này phù hợp với:

• RE-5C Item #15210
• RE-5C Item #15250
• RE-5C Item #15275
• SIN015 Red Handle Probe
• SIN0155 Green Handle Probe
• TRI014 Continuous Read Probe
• TRI015 Push Button Data Probe.

Rod Assembly – SUB150

SUB150 Rod Assembly là linh kiện thay thế dùng cho RE-5 hoặc RE-5C. M.C. Miller liệt kê Item #15210 trong danh sách tương thích của SUB150.

Tube Assembly – SUB152

SUB152 Electrode Tube Assembly cũng được thiết kế để thay thế cho các RE-5/RE-5C tương thích, bao gồm RE-5C Item #15210.

9. 15210 RE-5C và các model RE-5C khác

Khi lựa chọn reference electrode, cần phân biệt 15210 RE-5C với các model có thiết kế tương tự.

Model	Item	Đặc điểm
RE-5C	15210	Reference electrode Cu/CuSO₄ tiêu chuẩn
Free Standing RE-5C	15310	Có thêm cấu trúc stake để đặt điện cực độc lập
RE-5C	15250	Phiên bản RE-5C khác
RE-5C	15275	Phiên bản RE-5C khác

Đặc biệt, 15310 Free Standing RE-5C đã bao gồm một RE-5C Item #15210 và thêm cơ cấu giúp điện cực có thể đứng độc lập mà không cần kỹ thuật viên giữ trực tiếp.

Do đó, khi thay thế thiết bị hoặc lập RFQ, nên xác định chính xác Item Number thay vì chỉ ghi chung “RE-5C Electrode”.

10. Ứng dụng của 15210 RE-5C M.C. Miller

RE-5C có thể được sử dụng trong nhiều hoạt động liên quan đến đo điện thế và kiểm soát ăn mòn, tiêu biểu:

• Cathodic Protection Survey
• Pipeline Survey
• Pipe-to-Soil Potential Measurement
• Structure-to-Soil Potential Measurement
• Corrosion Monitoring
• Pipeline Integrity
• Surface Potential Survey
• Đánh giá hệ thống bảo vệ catốt
• Kiểm tra điện thế đường ống
• Khảo sát ăn mòn đường ống
• Field Corrosion Survey
• Industrial Corrosion Engineering
