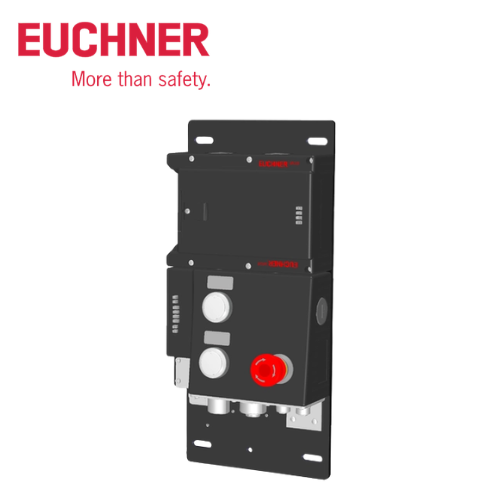

MGB-L1B-PNA-L-121861 Euchner Vietnam

MGB-L1B-PNA-L-121861 Euchner Vietnam là một model thuộc dòng Multifunctional Gate Box MGB-L1 của EUCHNER, được thiết kế để thực hiện các chức năng bảo vệ và giám sát cửa an toàn trong máy móc công nghiệp. Thiết bị tích hợp chức năng khóa bảo vệ, giám sát khóa, nút dừng khẩn cấp và các nút nhấn có đèn trong một cụm thiết bị duy nhất.

Model 121861 sử dụng giao tiếp PROFINET, tích hợp PROFINET RT Switch, đồng thời hỗ trợ PROFIsafe cho việc truyền dữ liệu an toàn trong hệ thống điều khiển. Thiết bị được EUCHNER xác định là module đánh giá và bus module MGB-L1…-PN…, sử dụng nguyên lý khóa bằng lực lò xo.

Tổng quan về EUCHNER MGB-L1B-PNA-L-121861

EUCHNER MGB-L1B-PNA-L-121861 là một Multifunctional Gate Box, hay có thể hiểu là hộp điều khiển và khóa cửa an toàn đa chức năng.

Thay vì phải bố trí riêng biệt nhiều thiết bị như công tắc cửa an toàn, thiết bị khóa cửa, nút Emergency Stop và các nút điều khiển, MGB có thể tích hợp nhiều chức năng trong cùng một cụm.

Model MGB-L1B-PNA-L-121861 – Order No. 121861 được cấu hình với:

• Chức năng guard locking có giám sát.
• 1 nút Emergency Stop có đèn.
• 2 nút nhấn có đèn.
• Kết nối PROFINET.
• PROFINET RT Switch tích hợp.
• Đầu nối 7/8 inch và M12.
• Mã hóa Unicode.
• Lắp đặt sẵn trên mounting plate.

Đặc điểm nổi bật của MGB-L1B-PNA-L-121861

1. Tích hợp nhiều chức năng an toàn

Điểm đáng chú ý của MGB-L1B-PNA-L-121861 là khả năng kết hợp nhiều chức năng vận hành và an toàn trong một thiết bị.

Thiết bị có chức năng guard locking monitoring, giúp hệ thống điều khiển có thể giám sát trạng thái khóa của cửa bảo vệ.

Ngoài ra, model 121861 được trang bị Emergency Stop có đèn và hai illuminated pushbuttons, tạo thành một cụm điều khiển thuận tiện tại vị trí cửa máy.

2. Kết nối PROFINET

MGB-L1B-PNA-L-121861 được thiết kế cho các hệ thống tự động hóa sử dụng PROFINET.

Thiết bị sử dụng:

• 7/8″ connector theo ANSI/B93.55M-1981.
• M12 D-coded connector theo IEC 61076-2-101.
• PROFINET RT Switch tích hợp.

Switch RT tích hợp cho phép xây dựng cấu trúc mạng tuyến tính, giúp thuận tiện hơn khi triển khai thiết bị trong hệ thống máy móc công nghiệp.

3. Hỗ trợ PROFIsafe

Bên cạnh giao thức dữ liệu PROFINET, thiết bị hỗ trợ PROFIsafe cho dữ liệu an toàn.

Điều này giúp MGB-L1B-PNA-L-121861 có thể được tích hợp vào kiến trúc điều khiển an toàn của các dây chuyền tự động hóa sử dụng nền tảng PROFINET/PROFIsafe.

4. Có thể sử dụng cho interlocking hoặc guard locking

Theo EUCHNER, thông qua việc xử lý dữ liệu an toàn của thiết bị trong hệ thống điều khiển, MGB có thể được sử dụng theo các chức năng interlocking hoặc guard locking, tùy theo cấu hình và cách triển khai hệ thống.

Đây là ưu điểm đáng chú ý khi thiết kế hệ thống bảo vệ máy vì một thiết bị có thể đáp ứng nhiều phương án ứng dụng.

Thông số kỹ thuật MGB-L1B-PNA-L-121861

Thông số	Chi tiết
Hãng sản xuất	EUCHNER
Model	MGB-L1B-PNA-L-121861
Order No.	121861
Dòng sản phẩm	Multifunctional Gate Box MGB
Loại	Evaluation module & bus module
Chức năng khóa	Guard locking
Nguyên lý khóa	Closed-circuit current principle
Giám sát khóa	Có
Giao thức bus	PROFINET
Safety protocol	PROFIsafe
PROFINET RT Switch	Tích hợp
Emergency Stop	1, có đèn
Illuminated pushbutton	2
Kết nối	7/8″ và M12
M12	D-coded
Transponder coding	Unicode
Cấp bảo vệ	IP54
Điện áp sử dụng	24 V DC
Dòng tiêu thụ tối đa	500 mA
Safety class	III
Lực khóa F<sub>Zh</sub>	2.000 N
Nhiệt độ môi trường	-20 … +55 °C
Vật liệu vỏ	Nhựa gia cường sợi thủy tinh, kẽm đúc mạ nickel, thép không gỉ

Các giá trị trên được tổng hợp từ thông tin kỹ thuật EUCHNER công bố cho MGB-L1B-PNA-L-121861.

Khả năng bảo vệ và độ an toàn

MGB-L1B-PNA-L-121861 được thiết kế cho các ứng dụng liên quan đến machine safety.

Theo thông tin kỹ thuật của EUCHNER, các chức năng như điều khiển khóa bảo vệ, giám sát vị trí cửa, giám sát guard locking và đánh giá tín hiệu an toàn có thể đạt mức PL e / Category 4, với một số chức năng hỗ trợ SIL 3, tùy chức năng an toàn cụ thể và cách thiết kế hệ thống.

Đây là yếu tố quan trọng khi MGB được sử dụng trên những máy có nguy cơ gây thương tích nếu cửa bảo vệ bị mở trong thời gian máy vẫn còn trạng thái nguy hiểm.

Ứng dụng của MGB-L1B-PNA-L-121861 Euchner

MGB-L1B-PNA-L-121861 phù hợp với nhiều loại máy và dây chuyền tự động hóa, chẳng hạn:

• Máy đóng gói tự động.
• Máy gia công CNC.
• Máy dập và máy ép.
• Dây chuyền sản xuất tự động.
• Robot công nghiệp.
• Robot cell.
• Máy lắp ráp tự động.
• Máy gia công kim loại.
• Dây chuyền sản xuất ô tô.
• Máy chế biến thực phẩm.
• Hệ thống conveyor.
• Khu vực máy có cửa bảo vệ.
• Các hệ thống cần giám sát cửa và khóa an toàn.
