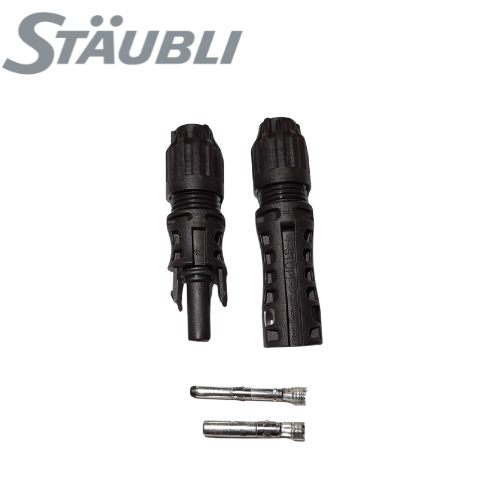

PV-KBT4-EVO 2A/6X Stäubli Vietnam

PV-KBT4-EVO 2A/6X Stäubli là gì?

PV-KBT4-EVO 2A/6X là đầu nối cáp thuộc dòng MC4-Evo 2 của Stäubli Electrical Connectors, được phát triển dành cho các hệ thống điện mặt trời và các ứng dụng kết nối DC yêu cầu độ tin cậy cao.

Sản phẩm có cấu hình female cable coupler/socket, sử dụng cho cáp có tiết diện 4–6 mm² và đường kính ngoài cáp 5,9–7,3 mm.

Với khả năng đáp ứng điện áp lên đến 1.500 V DC, PV-KBT4-EVO 2A/6X phù hợp với nhiều hệ thống PV hiện đại, đặc biệt là các hệ thống sử dụng cấu hình điện áp DC cao.

Order Number: 32.0318P0001.

---

Đặc điểm nổi bật c

Thiết kế dành riêng cho hệ thống PV

PV-KBT4-EVO 2A/6X không chỉ là một đầu nối điện thông thường. Sản phẩm thuộc hệ thống MC4-Evo 2, được thiết kế phục vụ kết nối trong lĩnh vực năng lượng mặt trời.

Connector đóng vai trò tạo điểm tiếp xúc điện giữa các đoạn cáp và thiết bị trong hệ thống PV, vì vậy độ ổn định của connector có ảnh hưởng trực tiếp đến độ tin cậy khi vận hành.

Hỗ trợ điện áp đến 1500 V DC

Một trong những ưu điểm đáng chú ý của dòng MC4-Evo 2 là khả năng đáp ứng các hệ thống PV điện áp cao.

PV-KBT4-EVO 2A/6X có điện áp định mức lên tới 1.500 V DC theo IEC, phù hợp với các hệ thống điện mặt trời quy mô công nghiệp và thương mại sử dụng kiến trúc DC điện áp cao.

Tương thích cáp 4–6 mm²

Mã PV-KBT4-EVO 2A/6X được cấu hình cho:

• Cáp 4 mm²
• Cáp 6 mm²
• Đường kính ngoài cáp: 5,9–7,3 mm

Đây là thông số cần đặc biệt lưu ý khi lựa chọn connector, bởi chỉ xác định tiết diện dây là chưa đủ. Đường kính ngoài của vỏ cáp cũng phải nằm trong phạm vi tương thích của connector.

Khả năng dẫn dòng cao

Theo cấu hình IEC, dòng định mức của sản phẩm đạt:

• 45 A với cáp 4 mm²
• 53 A với cáp 6 mm²

Điều này giúp connector đáp ứng các yêu cầu kết nối trong nhiều cấu hình hệ thống PV có dòng DC tương đối cao.

---

Thông số kỹ thuật

---

Ứng dụng

• Hệ thống điện mặt trời áp mái.
• Điện mặt trời thương mại.
• Điện mặt trời công nghiệp.
• Solar farm.
• Hệ thống PV quy mô lớn.
• Kết nối cáp DC giữa các module.
• Kết nối các string PV.
• Hệ thống DC sử dụng connector MC4-Evo 2 tương thích.
