Ứng Dụng HepcoMotion Vietnam
HepcoMotion, 1 phần của tập đoàn Hepco Group- là nhà sản xuất hàng đầu thế giới về hệ thống chuyển động tuyến tính và linh kiện tự động hóa. HepcoMotion dẫn đầu sự phát triển công nghệ V guide từ năm 1969 và tiếp tục phát triển các sản phẩm tuyến tính sáng tạo, đưa ra giải pháp mới phù hợp cho các kĩ sư thiết kế
Hepco Motion cung cấp gói tích hợp đầy đủ các chuyển động được điều khiển và kiểm soát, hỗ trợ dự án của bạn từ khi lên ý tưởng đến khi hoàn thành
Hepco Motion bao gồm 1 loạt các hệ thống tuyến tính cũng như thiết bị tuyền động và giải pháp tự động hóa như sau:
LINEAR MOTION – CHUYỂN ĐỘNG TUYẾN TÍNH:
- Rack & pinion drive options – dạng truyền động thanh ray và bánh răng
- Works without lubrication – Chuyển động tuyến tính không cần dầu bôi trơn
- Works in harsh environments – Chuyển động tuyến tính cho môi trường khắc nghiệt
- Adjustability: long life – Chuyển động tuyến tính có thể điều chỉnh – độ bền cao
- Vacuum & high temperature systems – Hệ thống dẫn hướng chịu nhiệt và chân không
- Available in stainless steel – Hệ thống dẫn hướng bằng thép không ghỉ
CIRCULAR MOTION – Chuyển động vòng quanh
- Track systems (oval or square) – Hệ thống thanh ray dẫn hướng (Kiểu Oval hoặc vuông)
- 360° rings up to Ø2000mm and beyond – – Hệ thống vòng dẫn hướng 360°
- Ring segments of any angle available – Phân đoạn kiểu vòng bi – đa hướng
- ‘S’ bends and limitless track shapes – Hình dáng thanh ray kiểu chữ “S” và vô cực “∞”
- Gear, belt and scroll drive – Bộ truyền động xoắn ốc , dây dai và bánh răng
XYZ SYSTEMS- hệ thống chuyển động XYZ
- Pick & place systems – Hệ thống gắp và đặt
- Belt & ballscrew drive options – lựa chọn truyền động Vít me bi và dây dai
- Heavy load capacities – Công suất tải nặng
- High speed & high accuracy – Độ chính xác và tốc độ nhanh
- Cleanroom compatible systems – Hệ thống phù hợp cho phòng sạch
HEAVY DUTY SYSTEMS – Hệ thống dẫn hướng cho ngành công nghiệp nặng
- Loads up to 68Kn – Chịu Tải nặng lên đến 68kn
- Gantry systems – Hệ thống khung cẩu
- Integral rack drive option – Tùy chọn tích hợp truyền động thanh răng
- Belt & screw drive – Bộ truyền động xoắn ốc và dây dai
- Roller bearings and flat tracks – thanh ray dẫn hướng dạng phẳng và ổ bi
- Aluminium beam mounting options – Tùy chọn gắn dầm nhôm
- Low maintenance lubrication systems – Hệ thống bôi trợn- ít bảo hành

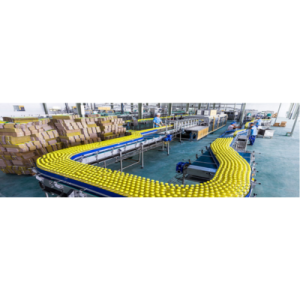

Hệ thống dẫn hướng của Hepco Motion dùng nhiều trong các ngành nghề:
- Đóng gói
- Vận chuyển nguyên liệu/ ứng dụng xử lý chiết rót
- Thực phẩm
- Máy công cụ
- Điện tử
- Khoa học
- Y tế/ dược phẩm
- Ô tô
- Dược phẩm
- In ấn
- Kiến trúc
- Phim và truyền hình
- Tự động hóa
- Hàng Không vũ trụ
Năng lượng hạt nhân
| Model: LTSSSJ34C SL2 EXTREME TEMP JOURNAL ASSY |
| Model: LTSSSJ34E SL2 EXTREME TEMP JOURNAL ASSY |
| Model: NM44P3 L2600 C40 D40 GV3 DE SPACER SLIDE, L2600MM LONG, C40 D40 |
| Model: SSSJ34ENS STAINLESS JOURNAL ASSEMBLY |
| Model: SSSJ34CNS STAINLESS JOURNAL ASSEMBLY |
| Model: LJ13CNS JOURNAL ASSEMBLY |
| Model: RLJ54E JOURNAL ASSEMBLY |
| Model: RLJ54C JOURNAL ASSEMBLY |
| Model: RBHJ54E JOURNAL ASSEMBLY |
| Model: #DTS+44-468 Oval + 8 Carriages @ 500mm Pitches DTS+ 44-468 Oval System Comprising: 1,600mm straight lengths 8 x carriages at 500mm carriage centre pitches 2 x bleed lubrication points Not inclusive of motor/gearbox Carriage locking system at positions 2, 4, 6 and 8 Note: Based on application payload data provided, maximum velocity = 0.5m/s. |
| Model: FCC44468LBDRNSCHK FIXED CENTRE CARRIAGE ASSY |
| Model: 1.00 x TNM44B182.5 + 1.00 x AK-44 + 1.00 x TR4464R90/C + 1.00 x AK-44 + 1.00 x TNM44B402.5 + 2.00 x FCC4468LBDRNSCHK PRE DRILLED TRACK ASSEMBLY |
| Model: LJ34E JOURNAL ASSEMBLY |
| Model: LJ34C JOURNAL ASSEMBLY |
| Model: LR34CNS JOURNAL ASSEMBLY |
| Model: LR34ENS JOURNAL ASSEMBLY |
| Model: LJ25E ECCENTRIC JOURNAL ASSEMBLY |
| Model: LJ25C CONCENTRIC JOURNAL ASSEMBLY |
| Model: HP4HX20 MOD 4 HELICAL GEAR PINION 20T |
| Model: CHSS33 L1916 C58 D58 HD S/E COMMERCIAL SLIDE 1916MM LONG C58 D58 |
| Model: BHJR128ENS BH HDS2 REMOVABLE JOURNAL ASSY |
| Model: HDLB33S HEAVY DUTY SLIDE LUBRICATOR |
| Model: #DTS25-351 Oval 8 x 357.14 Oval driven track system comprising: Size 25 slides with Straight length 1133mm and Ø351mm 180° ring segments. Fitted with 8 carriages at 357.14mm pitches with Ø25mm bearing assemblies. Carriages connect to belt with single trip latch. Bleed lubrication. Fitted with 2 carriage locking mechanisms locking 3 carriages per straight ( 6 total) . Supplied without motor. The above quotation is based on the following application details: 1. 1) Load: 0.28kg 2. 2) Position of Load: Central to Carriage 3. 3) Speed: 0.595m/s 4. 4) Acceleration: 1.98m/s/s 5. 5) Duty Cycle: 164 cycles/hour, 22.5 hours/day, 6 days a week 6. 6) Environment: General factory Note: Based on the required carriage pitch and positions, I have quoted for a DTS25-351 oval system with 8 carriages total – 3 stop positions per straight (6 total) with one stop position on each curve. I have also quoted for carriage locking mechanism suitable for 3 stop positions per straight. |
| Model: 251-266 Size 25 simple select unit, single carriage, 266mm slide length The above quotation is based on the following application details: 1. 1) Load: 0.28kg 2. 2) Position of Load: Central to Carriage 3. 3) Speed: 0.595m/s 4. 4) Acceleration: 1.98m/s/s 5. 5) Duty Cycle: 164 cycles/hour, 22.5 hours/day, 6 days a week 6. 6) Environment: General factory Note: Based on the required carriage pitch and positions, I have quoted for a DTS25-351 oval system with 8 carriages total – 3 stop positions per straight (6 total) with one stop position on each curve. I have also quoted for carriage locking mechanism suitable for 3 stop positions per straight. |
| Model: SSSJ34CDRNS STAINLESS JOURNAL ASSEMBLY |
| Model: SSSJ34EDRNS STAINLESS JOURNAL ASSEMBLY |
| Model: RSJ13DENS JOURNAL ASSEMBLY |
| Model: RSJ13CNS JOURNAL ASSEMBLY |
| Model: FCC12127NS FIXED CENTRE CARRIAGE ASSY |
| Model: #DTS+25-351 8X490 OVAL SYSTEM TO DRG ‘ TBC’ DTS+25-351 OVAL SYSTEM COMPRISING: Carbon steel track system with 1650mm long straight slides and Ø351mm end segments. 8 off carriage assemblies, with Ø25mm double-row type bearings. 490mm typical pitch between carriages 1 x bleed lubrication positions. 4 x carriage locking systems, 2x locking three carriages each 2x locking one carriage each. Mounted to MCS style framework and end plates. No AC gearmotor fitted. Note: I have based the calculations on a 490mm move in 0.9 seconds with 0.3 seconds to accelerate and 0.3 seconds to decelerate. (0.82m/s velocity + 2.72m/s² acceleration) To achieve this, the system will require inputs of 76Nm and 77.8 RPM. |
| Model: Stainless steel XX-Y-Z gantry for: 11.7 metre stroke X axis, 2.3 metre long fixed X axis, 1.1 metre stroke Z axis, X axis comprising of 13.38m HB25 butted beam assembly, stainless steel vee / flat slides. Y axis comprising of 2.3m HB25 beam and mounting plates for Z axis / X drive. Z axis comprising of DLS5C L1860, for 1.1m stroke with Ø54mm bearings + braked gearmotor (IP65) |
| Model: DLS4 ASSY 2 COMPRISING: 1x DLS4 L5600 2SKOR + 1x DSC4 DLS 4 belt-drive actuator, 5600mm long beam, 2x short carriage assembly, keyed right-hand input, no output. + 1x size 4 switch cam. |
| Model: TPAT10VK13T20 Timing pulley |
| Model: DTS25CPSA CARRIAGE ASSEMBLY |
| Model: DTS25TLSA TRIP LATCH ASSEMBLY |
| Model: DTSBFSA BELT FLIGHT ASSEMBLY |
| Model: DTS25LCSA LOCKING CAM ASSY |
| Model: #TNS25B1000 SLIDEWAY – SMALL |
| Model: TR2535190 TRACK SEGMENTS TR90 Note: I have changed the track segments from TR25 255 R90 (0N) to TR25351R90, as a 255 will not work due to the geometry |
| Model: #TNSA10D6H5L1000 SLIDE ATTACHMENT PROFILE SIZE 25 L1000 |
