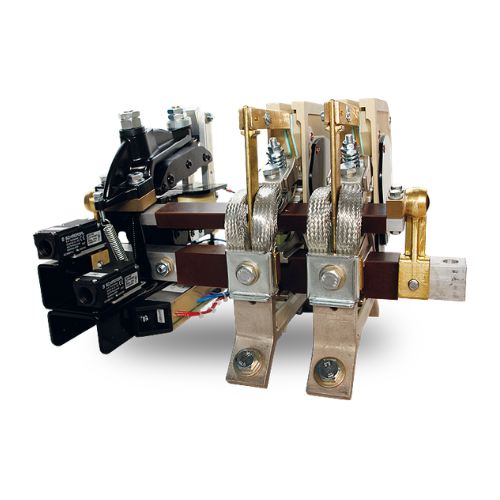

120004 Type NFG 5003v Homa Vietnam

120004 Type NFG 5003v Homa Vietnam là contactor công suất lớn (heavy-duty contactor) do HOMA Hochstromtechnik sản xuất, được thiết kế cho các ứng dụng đóng cắt dòng điện lớn trong hệ thống động cơ vòng trượt, thiết bị nâng hạ, khai khoáng và các ngành công nghiệp nặng. Sản phẩm nổi bật với khả năng chịu dòng cao, độ bền cơ khí lớn và tuổi thọ đóng cắt lên đến hơn 1 triệu chu kỳ.

Giới thiệu 120004 Type NFG 5003v Homa

Model 120004 Type NFG 5003v thuộc dòng NFG 5003v của HOMA Hochstromtechnik, được chế tạo để vận hành ổn định trong môi trường công nghiệp khắc nghiệt. Thiết bị sử dụng hệ thống truyền động điện từ giúp đóng cắt nhanh, giảm hồ quang điện và tăng độ an toàn khi vận hành. Dòng NFG 5003v được sử dụng rộng rãi trong các mạch điều khiển động cơ công suất lớn và hệ thống điện trung áp.

Đặc điểm nổi bật

• Thiết kế chuyên dụng cho dòng điện và công suất lớn.
• Tiếp điểm bạc (Ag) giúp tăng khả năng dẫn điện và chống mài mòn.
• Đóng cắt nhanh bằng cơ cấu điện từ.
• Khả năng hoạt động ổn định trong môi trường công nghiệp nặng.
• Tuổi thọ cơ khí và tuổi thọ điện cao.
• Dễ dàng tích hợp vào các hệ thống điều khiển hiện có.

Thông số kỹ thuật tiêu biểu của dòng NFG 5003v

• Model: 120004 Type NFG 5003v
• Loại thiết bị: Heavy-duty Contactor
• Điện áp điều khiển: 60 V, 110 V, 230 V hoặc 400 V AC/DC (tùy phiên bản)
• Điện áp định mức: lên đến 3000 V
• Dòng điện định mức: lên đến khoảng 2000 A
• Thời gian đóng: 12–60 ms
• Thời gian mở: 20–100 ms
• Số chu kỳ đóng cắt: trên 1.000.000 lần vận hành.

Ứng dụng

120004 Type NFG 5003v Homa Vietnam được sử dụng trong nhiều lĩnh vực công nghiệp như:

• Hệ thống động cơ vòng trượt (Slip Ring Motor).
• Cầu trục và cổng trục.
• Máy nghiền và băng tải công suất lớn.
• Nhà máy thép và luyện kim.
• Xi măng.
• Khai thác mỏ.
• Nhà máy nhiệt điện và thủy điện.
• Các hệ thống truyền động công nghiệp yêu cầu dòng điện lớn.

jprob 1 100% EU Origin

HOMA Vietnam

Code: 120004

Type NFG 5003v without lead, two-pole

Air contactor according to list 280

Identification no. B1N62F08D240N0000

Ag current contacts

Ith2 2100A, 1500V 50-60Hz, Ui 1500V

U20 2500V

Uc 220-230V 50-60Hz/DC

1 coil N136

1 electronic energy-saving circuit

Circuit according to S04790_08 Fig. 8

6 auxiliary contacts (2 normally open + 4

normally closed) and the magnet

Arrangement according to S04790_08 Fig. A

Dimensions according to Figure 84

Dimension ‘A’ = 635mm

without latching
