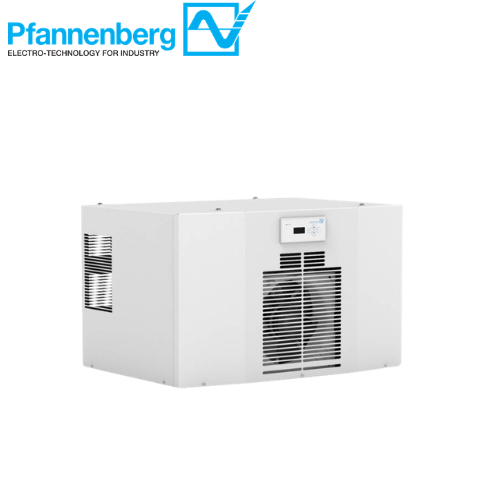

13256832055 Pfannenberg Vietnam – DTT 6801 Top-Mounted Cooling Unit

1. Tổng quan sản phẩm 13256832055 Pfannenberg

13256832055 Pfannenberg là mã thiết bị làm mát tủ điện công nghiệp thuộc dòng DTT 6801 εCOOL của Pfannenberg, thương hiệu chuyên về các giải pháp quản lý nhiệt và bảo vệ thiết bị công nghiệp.

Sản phẩm được thiết kế để lắp đặt trên nóc tủ điện, giúp kiểm soát nhiệt độ bên trong tủ và bảo vệ các linh kiện như PLC, biến tần, bộ nguồn và thiết bị điều khiển. Thiết kế lắp trên nóc phù hợp với hệ thống cần tiết kiệm không gian hai bên tủ hoặc cần giữ thông thoáng lối đi.

Mã 13256832055 sử dụng bộ điều khiển tiêu chuẩn (Standard Controller), nguồn 400/460 V AC và có công suất làm lạnh danh định khoảng 4.000 W tại điều kiện A35/A35 theo cấu hình định mức tương ứng.

2. Thông số kỹ thuật 13256832055

Thông số	Chi tiết
Hãng sản xuất	Pfannenberg
Mã sản phẩm	13256832055
Model	DTT 6801
Dòng sản phẩm	εCOOL
Loại thiết bị	Thiết bị làm mát tủ điện
Kiểu lắp đặt	Lắp trên nóc tủ điện (Top-Mounted)
Bộ điều khiển	Standard Controller (SC)
Điện áp định mức	400/460 V AC
Nguồn điện	3 pha AC, 50/60 Hz
Công suất làm lạnh	Khoảng 4.000 W tại A35/A35; cần kiểm tra định mức theo tần số
Cấp bảo vệ	IP54 phía tủ điện và IP34 phía môi trường xung quanh theo cấu hình/lắp đặt được công bố
Kích thước tham khảo (R × C × S)	795 × 485 × 575 mm
Ứng dụng	Làm mát tủ điện và tủ điều khiển công nghiệp



3. Đặc điểm nổi bật của Pfannenberg DTT 6801

Thiết kế lắp trên nóc tủ

DTT 6801 được thiết kế để lắp trên nóc tủ điện, giúp tận dụng không gian và hạn chế việc bố trí thiết bị làm mát ở hai bên tủ. Đây là phương án đáng cân nhắc đối với các dây chuyền có mật độ tủ điện cao hoặc lối đi cần được giữ thông thoáng.

Công suất làm lạnh phục vụ hệ thống công nghiệp

Với công suất làm lạnh danh định khoảng 4 kW tại điều kiện A35/A35, thiết bị có thể được xem xét cho các tủ điện có tải nhiệt tương ứng. Việc lựa chọn cần dựa trên tổng nhiệt lượng phát sinh từ các linh kiện, nhiệt độ môi trường và nhiệt độ mong muốn bên trong tủ.

Quản lý nước ngưng tụ

Pfannenberg trang bị cho dòng DTT hệ thống quản lý nước ngưng tụ nhằm giảm nguy cơ nước ngưng ảnh hưởng đến các linh kiện điện. Để hệ thống hoạt động hiệu quả, cần lắp đặt đúng hướng dẫn của nhà sản xuất và kiểm tra định kỳ trong quá trình bảo trì.

Hỗ trợ bảo trì

Thiết kế cho phép tiếp cận các bộ phận điều khiển và khu vực lọc từ phía trước, hỗ trợ công tác kiểm tra và bảo trì. Nhà sản xuất cũng cung cấp giải pháp khung lọc tháo lắp nhanh tùy cấu hình.

Thiết kế hướng đến môi trường sản xuất

DTT 6801 được thiết kế cho ứng dụng quản lý nhiệt trong môi trường công nghiệp. Khi sử dụng, cần lựa chọn vị trí lắp đặt phù hợp, bảo đảm khoảng thông thoáng và thực hiện vệ sinh, bảo trì theo hướng dẫn kỹ thuật.

4. Ứng dụng của 13256832055 Pfannenberg

Thiết bị làm mát tủ điện DTT 6801 có thể được xem xét trong các hệ thống:

• Tủ điều khiển tự động hóa: bảo vệ PLC, HMI, bộ điều khiển và mô-đun I/O.
• Tủ biến tần và bộ nguồn: hỗ trợ kiểm soát nhiệt lượng do thiết bị công suất phát sinh.
• Dây chuyền sản xuất: duy trì điều kiện nhiệt độ phù hợp cho hệ thống điều khiển.
• Nhà máy công nghiệp: sử dụng trong các tủ điện cần giải pháp làm mát độc lập.
• Hệ thống tích hợp máy: phù hợp với các thiết kế ưu tiên bố trí thiết bị làm mát phía trên tủ.
