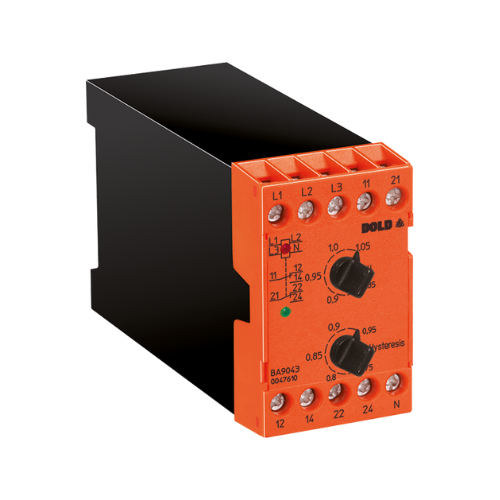

BA9043 3/N AC400/230V 50Hz Dold Vietnam



Dold BA9043 3/N AC400/230V 50Hz là rơ le giám sát điện áp 3 pha thuộc dòng VARIMETER, được thiết kế để theo dõi tình trạng điện áp trong mạng điện AC 3 pha. Thiết bị giúp phát hiện tình trạng điện áp thấp (undervoltage) và đưa ra tín hiệu chuyển mạch thông qua hệ thống tiếp điểm đầu ra.

BA9043 phù hợp cho các hệ thống điện công nghiệp, tủ điều khiển, máy móc tự động hóa và các ứng dụng cần giám sát liên tục nguồn điện 3 pha. Theo tài liệu của Dold, BA9043 có thể giám sát mạng 3 pha mà không cần nguồn điện phụ trợ riêng, giúp giảm số lượng dây đấu nối trong hệ thống.

Tổng quan về Dold BA9043

BA9043 là thiết bị giám sát điện áp thuộc dòng VARIMETER của Dold. Thiết bị được phát triển để theo dõi điện áp của mạng điện 3 pha và phản hồi khi điện áp giảm xuống dưới giá trị được thiết lập.

Phiên bản 3/N AC400/230V 50Hz được sử dụng cho hệ thống điện có điện áp danh định 400 V giữa các pha và 230 V giữa pha – trung tính. Dòng BA9043 hỗ trợ phạm vi tần số rộng từ 50 đến 400 Hz, nhờ đó có thể sử dụng trong nhiều hệ thống điện công nghiệp khác nhau.

Lưu ý: Dold hiện liệt kê nhiều biến thể BA9043 với điện áp 230/400 V. Một biến thể phổ biến có mã BA9043/002 3/N AC50-400HZ 230/400V, Article No. 0039676. Vì vậy, khi đặt hàng nên đối chiếu đầy đủ suffix và Article No. trên thiết bị cũ/nameplate để tránh nhầm model.

Thông số kỹ thuật BA9043 3/N AC400/230V

Thông số	Chi tiết
Model	BA9043
Thương hiệu	Dold
Dòng sản phẩm	VARIMETER
Loại thiết bị	Undervoltage Relay – Rơ le giám sát điện áp thấp
Hệ thống điện	3 pha
Điện áp	3/N AC 400/230 V
Tần số	50 Hz; dòng BA9043 hỗ trợ đến 400 Hz
Nguồn phụ trợ	Không cần nguồn phụ trợ riêng
Tiếp điểm đầu ra	2 C/O – 2 tiếp điểm chuyển đổi
Lắp đặt	Tủ điện / DIN rail
Chiều rộng thiết bị	45 mm
Nhiệt độ hoạt động tham khảo	-20 đến +60 °C
Chức năng	Giám sát điện áp thấp
Hiển thị	LED trạng thái hoạt động và trạng thái tiếp điểm

Dold công bố BA9043 có 2 C/O contacts, chiều rộng 45 mm, sử dụng trong tủ điện và có thể giám sát hệ thống 3 pha với điện áp danh định từ 3 AC 100/57 V đến 690/400 V tùy cấu hình.

Đặc điểm nổi bật của Dold BA9043

Giám sát điện áp 3 pha

BA9043 được thiết kế chuyên dụng cho việc giám sát mạng điện 3 pha. Thiết bị có khả năng phát hiện tình trạng điện áp không đạt ngưỡng cài đặt, từ đó hỗ trợ bảo vệ thiết bị và hạn chế các sự cố liên quan đến nguồn điện.

Không cần nguồn cấp phụ

Một ưu điểm đáng chú ý của BA9043 là thiết bị thực hiện phép đo mà không cần nguồn điện phụ trợ riêng. Điều này giúp đơn giản hóa việc đấu dây và bố trí thiết bị trong tủ điện.

Cài đặt ngưỡng dễ dàng

Các giá trị tác động và nhả có thể được điều chỉnh thông qua các núm xoay ở mặt trước thiết bị. Người vận hành có thể thiết lập ngưỡng phù hợp với yêu cầu của hệ thống.

Hỗ trợ hệ thống có hoặc không có dây trung tính

BA9043 có thể sử dụng cho mạng 3p3w hoặc 3p4w, phù hợp với nhiều cấu hình nguồn điện công nghiệp.

Thiết kế nhỏ gọn

Với chiều rộng chỉ 45 mm, BA9043 giúp tiết kiệm không gian bên trong tủ điện. Thiết bị được thiết kế cho lắp đặt trong tủ và phù hợp với các hệ thống điều khiển công nghiệp.

Ứng dụng của BA9043 Dold

Rơ le BA9043 có thể được sử dụng trong nhiều hệ thống cần kiểm soát tình trạng điện áp 3 pha như:

• Tủ điện công nghiệp.
• Tủ điều khiển máy móc.
• Hệ thống điều khiển động cơ.
• Hệ thống tự động hóa nhà máy.
• Máy móc sử dụng nguồn điện 3 pha.
• Hệ thống bơm và quạt công nghiệp.
• Hệ thống truyền động.
• Thiết bị nâng hạ.
• Hệ thống giám sát và bảo vệ nguồn điện.
• Các ứng dụng cần phát hiện sụt áp trước khi ảnh hưởng đến thiết bị.
