BES02H7 BES 516-114-SA1-05 Balluff Vietnam

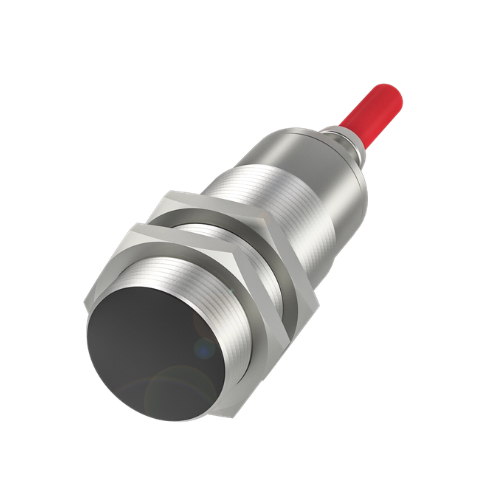

BES02H7 BES 516-114-SA1-05 Balluff Vietnam là cảm biến tiệm cận cảm ứng thuộc dòng BES 516 của Balluff, được thiết kế để phát hiện vật thể kim loại không tiếp xúc trong các hệ thống tự động hóa công nghiệp. Với dạng trụ M30x1.5, khoảng cách cảm biến 10 mm, ngõ ra PNP NO/NC và khả năng hoạt động trong môi trường từ -25 đến 120°C, BES02H7 phù hợp với nhiều ứng dụng phát hiện vị trí trong dây chuyền sản xuất.

Tổng quan về BES02H7 Balluff

BES02H7 là mã đặt hàng của Balluff, đồng thời được định danh theo mã sản phẩm BES 516-114-SA1-05. Đây là cảm biến cảm ứng dạng trụ được phát triển cho các ứng dụng yêu cầu khả năng chịu nhiệt tốt hơn so với những cảm biến tiệm cận thông thường.

Thiết bị sử dụng nguyên lý cảm ứng điện từ để phát hiện vật thể kim loại. Khi một vật thể kim loại đi vào vùng tác động của cảm biến, trạng thái ngõ ra sẽ thay đổi và được sử dụng để truyền tín hiệu về PLC hoặc bộ điều khiển của hệ thống.

Balluff xác định BES02H7 thuộc nhóm Temperature-rated inductive sensors, với thiết kế dạng trụ, lắp đặt flush và khoảng cách phát hiện danh định 10 mm.

Đặc điểm nổi bật của BES02H7 BES 516-114-SA1-05

1. Cảm biến cảm ứng không tiếp xúc

BES02H7 phát hiện vật thể bằng phương pháp cảm ứng nên không cần tiếp xúc trực tiếp với đối tượng cần phát hiện.

Điều này giúp giảm hao mòn cơ khí và phù hợp với các vị trí mà cảm biến phải thực hiện thao tác phát hiện lặp đi lặp lại với tần suất cao.

Các ứng dụng phổ biến có thể bao gồm:

• Phát hiện vị trí chi tiết máy.
• Xác định vị trí cơ cấu chuyển động.
• Kiểm tra trạng thái đóng/mở.
• Đếm sản phẩm kim loại.
• Giám sát hành trình cơ cấu.
• Phát hiện vị trí trong máy tự động.

2. Thiết kế dạng trụ M30x1.5

BES02H7 có thân cảm biến dạng trụ với kích thước:

Ø30 x 91,5 mm

Ren lắp đặt:

M30x1.5

Thiết kế dạng ren giúp cảm biến có thể được cố định trực tiếp vào vị trí lắp đặt trên máy hoặc gá cảm biến phù hợp. Balluff xác định sản phẩm là loại flush mounting, tức cảm biến được thiết kế cho kiểu lắp đặt chìm.

3. Khoảng cách phát hiện 10 mm

BES02H7 có range 10 mm, cho phép phát hiện vật thể kim loại trong phạm vi khoảng cách danh định này.

Khoảng cách 10 mm là một thông số quan trọng khi thiết kế vị trí gá cảm biến. Khi thay thế cảm biến cũ, cần kiểm tra khoảng cách thực tế giữa mặt cảm biến và vật thể để đảm bảo hệ thống hoạt động ổn định.

4. Ngõ ra PNP NO/NC

BES02H7 sử dụng ngõ ra:

PNP normally open / normally closed (NO/NC)

Cấu hình này giúp cảm biến có thể đáp ứng các yêu cầu tín hiệu khác nhau trong hệ thống điều khiển.

Khi tích hợp với PLC, cần kiểm tra sơ đồ đấu dây và logic tín hiệu để lựa chọn cách sử dụng NO hoặc NC phù hợp với chương trình điều khiển.

5. Khả năng chịu nhiệt đến 120°C

Một trong những ưu điểm đáng chú ý của BES02H7 Balluff là dải nhiệt độ môi trường:

-25 đến +120°C

Đây là điểm giúp model này phù hợp với những khu vực có nhiệt độ cao hơn điều kiện làm việc thông thường của cảm biến tiệm cận.

Balluff cũng phân loại BES02H7 trong nhóm cảm biến cảm ứng temperature-rated, tức được thiết kế dành cho các ứng dụng có yêu cầu về khả năng chịu nhiệt.

6. Cấp bảo vệ IP67

BES02H7 đạt cấp bảo vệ IP67, giúp cảm biến có khả năng chống bụi và chịu được điều kiện tiếp xúc với nước theo yêu cầu của cấp bảo vệ này.

Nhờ đó, sản phẩm có thể được sử dụng trong nhiều môi trường sản xuất công nghiệp, nơi cảm biến có thể tiếp xúc với bụi, hơi ẩm hoặc nước trong quá trình vận hành.

Thông số kỹ thuật BES02H7 BES 516-114-SA1-05

Thông số	BES02H7
Thương hiệu	Balluff
Model	BES02H7
Mã sản phẩm	BES 516-114-SA1-05
Loại	Inductive Proximity Sensor
Dòng	BES 516
Thiết kế	Cylindrical
Kích thước	Ø30 x 91,5 mm
Ren	M30x1.5
Kiểu lắp	Flush mounting
Khoảng cách phát hiện	10 mm
Ngõ ra	PNP NO/NC
Tần số chuyển mạch	300 Hz
Điện áp hoạt động	10–30 VDC
Kết nối	Cable 5 m, Silicone
Vật liệu vỏ	Brass, nickel-plated
Vật liệu mặt cảm biến	PBT
Nhiệt độ môi trường	-25…+120°C
Cấp bảo vệ	IP67
Tiêu chuẩn/chứng nhận	CE, UKCA

Các thông số trên được đối chiếu trực tiếp với trang sản phẩm BES02H7 của Balluff.

Ứng dụng của cảm biến BES02H7 Balluff

BES02H7 có thể được sử dụng trong nhiều hệ thống tự động hóa cần phát hiện vị trí hoặc sự hiện diện của vật thể kim loại.

Máy móc tự động

Cảm biến có thể được dùng để xác định vị trí của các cơ cấu cơ khí, piston, bàn trượt hoặc chi tiết kim loại trong máy.

Dây chuyền sản xuất

BES02H7 có thể đảm nhiệm chức năng phát hiện sản phẩm kim loại, kiểm tra vị trí hoặc tạo tín hiệu đếm sản phẩm.

Hệ thống đóng gói

Trong máy đóng gói tự động, cảm biến tiệm cận có thể được sử dụng để xác định vị trí cơ cấu hoặc kiểm tra trạng thái hoạt động của các bộ phận chuyển động.

Máy gia công cơ khí

Khả năng chịu nhiệt đến 120°C giúp BES02H7 có thể được xem xét cho những vị trí có nhiệt độ môi trường cao hơn các ứng dụng tự động hóa thông thường.

Hệ thống điều khiển bằng PLC

Ngõ ra PNP giúp cảm biến có thể được đưa trực tiếp vào các đầu vào số phù hợp của PLC hoặc bộ điều khiển.
