CET3-AP-CRA-CH-50X-SA-121579 EUCHNER Vietnam

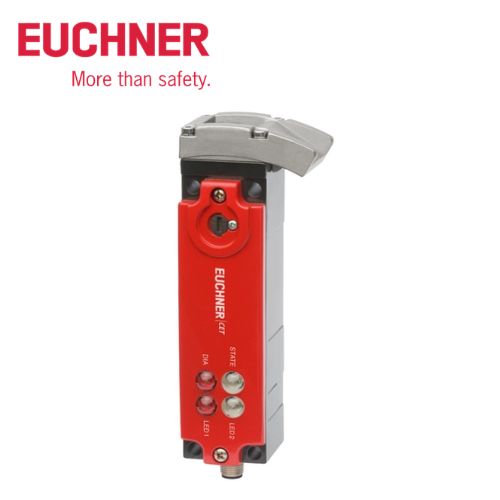

4. Tổng quan sản phẩm CET3-AP-CRA-CH-50X-SA-121579

CET3-AP-CRA-CH-50X-SA-121579 là công tắc an toàn cửa có khóa liên động thuộc dòng CET-AP của EUCHNER, nhà sản xuất thiết bị an toàn và công nghệ điều khiển công nghiệp đến từ Đức. Sản phẩm có chức năng giám sát trạng thái cửa bảo vệ và kiểm soát việc mở cửa thông qua cơ cấu khóa an toàn tích hợp.

Thiết bị sử dụng công nghệ nhận dạng transponder RFID với cơ chế mã hóa Multicode, cho phép nhận diện bộ truyền động phù hợp mà không cần ghép mã riêng theo từng bộ như các hệ thống Unicode. Model 121579 được trang bị đầu nối M12 8 chân, hai ngõ ra an toàn bán dẫn và các ngõ ra giám sát trạng thái khóa, vị trí cửa.

Với thiết kế hướng đến hệ thống máy móc công nghiệp, CET3-AP-CRA-CH-50X-SA hỗ trợ xây dựng giải pháp bảo vệ người vận hành tại các khu vực có bộ phận chuyển động hoặc nguy cơ gây mất an toàn.

5. Đặc điểm nổi bật của công tắc an toàn EUCHNER 121579

Công nghệ nhận dạng transponder RFID

Thiết bị sử dụng công nghệ transponder để nhận biết bộ truyền động được lắp trên cửa bảo vệ. Cơ chế Multicode hỗ trợ nhận dạng các bộ truyền động tương thích với hệ thống, thuận tiện khi triển khai và bảo trì.

Tích hợp khóa liên động an toàn

Model CET3 sử dụng nguyên lý Power to Unlock (cấp điện để mở khóa). Khi chưa được cấp điện cho cuộn nam châm mở khóa, cơ cấu khóa giữ cửa bằng lực lò xo. Cách vận hành này phù hợp với các ứng dụng cần duy trì trạng thái khóa khi nguồn cấp cho cơ cấu mở khóa bị mất.

Lực khóa cao

• Lực khóa tối đa (F_{\max}): 6.500 N.
• Lực khóa bảo đảm (F_{Zh}): 5.000 N.

Các giá trị trên giúp người dùng đánh giá khả năng giữ cửa theo yêu cầu thiết kế của máy. Việc lựa chọn vẫn cần căn cứ vào tải tác động, kết cấu cửa và hướng dẫn của nhà sản xuất.

Hai ngõ ra an toàn độc lập

Thiết bị có hai ngõ ra an toàn bán dẫn OA/OB, được giám sát nội bộ. Theo thông số nhà sản xuất, hệ thống giám sát khóa có thể đáp ứng Category 4, Performance Level e (PL e) theo EN ISO 13849-1 và SIL 3 theo EN IEC 62061 trong điều kiện sử dụng phù hợp.

Giám sát trạng thái cửa và khóa

Ngoài các ngõ ra an toàn, thiết bị có:

• OUT: ngõ ra giám sát trạng thái khóa.
• OUT D: ngõ ra giám sát vị trí cửa.

Các tín hiệu này hỗ trợ bộ điều khiển hoặc hệ thống PLC theo dõi trạng thái vận hành của cửa bảo vệ.

Kết nối M12 tiện lợi

Đầu nối M12 8 chân giúp kết nối thiết bị với hệ thống điều khiển và mạch an toàn. Người thiết kế cần tuân thủ sơ đồ chân, yêu cầu nguồn cấp và cấu hình bảo vệ ngõ ra theo tài liệu kỹ thuật.

6. Thông số kỹ thuật CET3-AP-CRA-CH-50X-SA-121579

Thông số	Giá trị
Thương hiệu	EUCHNER
Mã sản phẩm	121579
Model	CET3-AP-CRA-CH-50X-SA-121579
Loại thiết bị	Công tắc an toàn cửa có khóa liên động
Công nghệ nhận dạng	Transponder RFID
Kiểu mã hóa	Multicode
Nguyên lý khóa	Power to Unlock
Điện áp hoạt động điện tử	24 V DC
Điện áp cuộn nam châm khóa	24 V DC
Công suất cuộn nam châm	11 W
Đầu nối	M12, 8 chân
Ngõ ra an toàn	2 ngõ ra bán dẫn OA/OB
Ngõ ra giám sát	OUT, OUT D
Lực khóa tối đa	6.500 N
Lực khóa bảo đảm	5.000 N
Cấp bảo vệ	IP67
Nhiệt độ môi trường	-20 đến +55°C tại nguồn (U_B = 24) V DC
Tuổi thọ cơ khí	2 × 10⁶ chu kỳ
Mức an toàn	Category 4 / PL e; SIL 3 theo điều kiện áp dụng

Thông số tham khảo theo tài liệu kỹ thuật EUCHNER cho mã đặt hàng 121579. Khi thiết kế mạch an toàn, cần kiểm tra datasheet và hướng dẫn vận hành chính thức của đúng phiên bản.

7. Ứng dụng của CET3-AP-CRA-CH-50X-SA-121579

Công tắc an toàn cửa EUCHNER CET3-AP được sử dụng trong các hệ thống cần kiểm soát cửa bảo vệ và giảm nguy cơ tiếp cận vùng nguy hiểm khi máy đang vận hành.

Các ứng dụng tiêu biểu gồm:

• Dây chuyền sản xuất tự động: Giám sát cửa bảo vệ tại các máy và trạm sản xuất.
• Robot công nghiệp: Kiểm soát cửa ra vào khu vực robot và cell tự động hóa.
• Máy đóng gói: Giám sát các cửa bảo vệ tại cụm truyền động, cơ cấu cắt hoặc ép.
• Máy gia công cơ khí: Kiểm soát cửa máy CNC và khu vực có bộ phận chuyển động.
• Hệ thống tự động hóa nhà máy: Kết nối với PLC an toàn hoặc hệ thống điều khiển an toàn tương thích.
