ELSCAN OMS4.6 Erhardt+Leimer Vietnam

ELSCAN OMS4.6 là hệ thống Web Monitoring System của Erhardt+Leimer, được phát triển để quan sát và kiểm tra hình ảnh trên vật liệu dạng cuộn đang chuyển động trong các dây chuyền in. Thiết bị hướng đến những ứng dụng yêu cầu khả năng quan sát hình ảnh in với độ chi tiết cao, màu sắc rõ ràng và khả năng điều hướng nhanh trên toàn bộ vùng in.

ELSCAN OMS4.6 phù hợp cho các hệ thống in nhãn, in bao bì, in offset, flexo, gravure, in kỹ thuật số và các dây chuyền hoàn thiện vật liệu dạng cuộn.

1. Tổng quan ELSCAN OMS4.6

Trong ngành in cuộn, việc theo dõi liên tục hình ảnh in là yếu tố quan trọng để phát hiện các vấn đề trong quá trình sản xuất. ELSCAN OMS4.6 Erhardt+Leimer cung cấp hình ảnh trực quan trên vật liệu đang chạy, giúp người vận hành quan sát các chi tiết của sản phẩm in ngay trên dây chuyền.

Hệ thống được thiết kế cho chiều rộng làm việc lên đến 2.370 mm và có trường nhìn tối đa 120 × 90 mm. Một điểm nổi bật của OMS4.6 là công nghệ dualView sử dụng hai camera màu 5 megapixel, cho phép phóng đại hình ảnh và chuyển đổi giữa các vùng quan sát một cách nhanh chóng.

2. Đặc điểm nổi bật của ELSCAN OMS4.6

Công nghệ camera dualView

ELSCAN OMS4.6 sử dụng công nghệ dualView được cấp bằng sáng chế, kết hợp 2 camera màu 5 megapixel. Hệ thống có khả năng chuyển đổi giữa các camera trong quá trình zoom, giúp người vận hành quan sát hình ảnh với độ phân giải cao mà không bị gián đoạn đáng kể.

Quan sát nhanh toàn bộ repeat

Hệ thống cung cấp chế độ 100% repeat overview, hỗ trợ người vận hành nhanh chóng xác định vị trí cần kiểm tra trên toàn bộ chu kỳ hình ảnh. Đây là tính năng hữu ích khi dây chuyền có tốc độ cao và người vận hành cần chuyển nhanh giữa các vị trí.

Hỗ trợ nhiều loại bề mặt web

OMS4.6 có thể được cấu hình với nhiều hệ thống flash khác nhau để phù hợp với đặc tính bề mặt vật liệu. Các tùy chọn camera/chiếu sáng có thể đáp ứng những vật liệu như giấy, nhãn, hologram, film và bề mặt bóng.

Camera có thể điều chỉnh vị trí

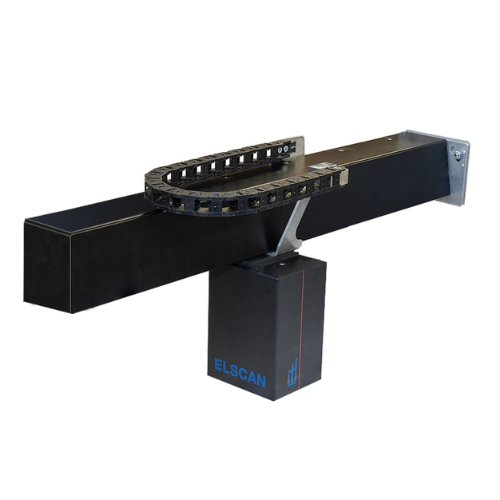

Hệ thống sử dụng crossbeam cho phép định vị camera bằng tay hoặc bằng motor. Chiều rộng làm việc tối đa theo cấu hình sản phẩm hiện tại là 2.370 mm.

Hỗ trợ quan sát hai mặt

Cấu hình camera kép có thể được sử dụng để giám sát mặt trước và mặt sau của vật liệu, giúp mở rộng khả năng kiểm tra trong những dây chuyền yêu cầu theo dõi đồng thời hai mặt.

3. Các tùy chọn camera của ELSCAN OMS4.6

Tùy theo yêu cầu kiểm tra, OMS4.6 có nhiều cấu hình camera và hệ thống flash.

Các camera sử dụng cảm biến màu 2 × 5 megapixel, 2.596 × 1.944 pixel. Tùy cấu hình, hệ thống có thể phục vụ việc quan sát giấy, nhãn, film, hologram hoặc các bề mặt đặc thù.

4. Chức năng phần mềm

ELSCAN OMS4.6 không chỉ cung cấp hình ảnh trực tiếp mà còn có nhiều chức năng hỗ trợ quá trình giám sát:

• Tự động quét theo hướng chạy của web và theo chiều ngang web.
• Hiển thị 100% repeat để điều hướng nhanh.
• Ổn định hình ảnh đối với sai lệch theo hướng chạy lên đến ±20 mm.
• Đo thủ công kích thước đối tượng trên hình ảnh in.
• So sánh hình ảnh mẫu với hình ảnh thực tế để phát hiện thay đổi trong quá trình sản xuất.
• Lưu các vị trí quan sát với mức zoom và độ sáng riêng.
• So sánh màu đối với tối đa 6 màu đồng nhất bằng đánh giá Delta E.
• Hỗ trợ tiền chỉnh register thủ công cho một số máy in, chẳng hạn máy in CI flexo.

5. Thông số kỹ thuật ELSCAN OMS4.6

Thông số có thể thay đổi theo cấu hình camera, crossbeam, màn hình và các tùy chọn của hệ thống.

6. Ứng dụng của ELSCAN OMS4.6

ELSCAN OMS4.6 Vietnam được thiết kế chủ yếu cho các dây chuyền sản xuất sử dụng vật liệu dạng web, đặc biệt trong ngành in:

• Máy in nhãn.
• Máy in bao bì.
• Máy in flexo.
• Máy in offset.
• Máy in gravure.
• Máy in kỹ thuật số.
• Máy hoàn thiện sản phẩm in.
• Máy rewinding.
• Dây chuyền sản xuất carton sóng.
• Các hệ thống in bảo mật.

Erhardt+Leimer cũng liệt kê ELSCAN OMS4.6 trong các giải pháp dành cho label printing, gravure printing và inspection rewinder.
