GEOKON 4000A-1 Strain Gauge Vietnam

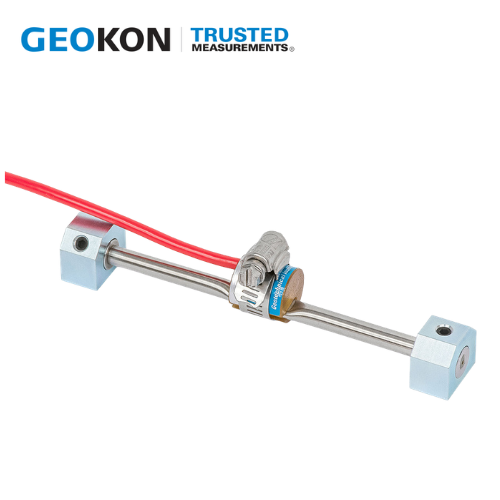

GEOKON 4000A-1 Strain Gauge là cấu hình hoàn chỉnh thuộc dòng Model 4000 Vibrating Wire Strain Gauge của GEOKON, được thiết kế để đo biến dạng trên các kết cấu thép bằng nguyên lý dây rung (Vibrating Wire). Phiên bản 4000A-1 được cung cấp kèm plucking coil, cáp dài 3 m, thermistor, hose clamp và các khối gá hàn hồ quang, thuận tiện cho việc lắp đặt trực tiếp lên bề mặt kết cấu cần quan trắc.

Model 4000 của GEOKON được thiết kế chủ yếu cho các ứng dụng quan trắc biến dạng dài hạn trên lớp lót đường hầm, hệ chống đào, vòm, thanh chống, cọc, cọc ván thép và cầu. Ngoài kết cấu thép, cảm biến cũng có thể được điều chỉnh để sử dụng trên bê tông hoặc các bề mặt vật liệu khác với cấu hình gá phù hợp.

GEOKON 4000A-1 là gì?

GEOKON 4000A-1 có thể được hiểu là một bộ Arc Weldable Vibrating Wire Strain Gauge hoàn chỉnh dựa trên Model 4000.

Điểm đáng chú ý là mã 4000A-1 không chỉ đề cập đến phần cảm biến. Theo bảng Ordering Information của GEOKON, cấu hình này bao gồm:

• Model 4000 Vibrating Wire Strain Gauge
• Plucking coil
• Cáp tín hiệu dài 3 m
• Thermistor đo nhiệt độ
• Hose clamp
• Arc weldable mounting blocks – khối gá dùng cho lắp đặt bằng phương pháp hàn hồ quang.

Nhờ cấu hình tích hợp này, 4000A-1 phù hợp với những dự án yêu cầu triển khai nhanh cảm biến đo biến dạng trên kết cấu thép mà không phải lựa chọn riêng từng thành phần cơ bản.

Nguyên lý hoạt động

GEOKON 4000A-1 sử dụng Vibrating Wire Principle.

Một dây thép được căng giữa hai mounting blocks. Các khối gá được cố định trên bề mặt kết cấu cần đo. Khi kết cấu bị kéo hoặc nén, khoảng cách giữa hai điểm gá thay đổi, làm thay đổi lực căng của dây thép.

Sự thay đổi lực căng này làm thay đổi tần số cộng hưởng của dây rung. Plucking coil tạo kích thích cho dây rung và thu nhận tín hiệu dao động, sau đó bộ đọc hoặc data logger có thể chuyển đổi tín hiệu thành giá trị biến dạng.

Nguyên lý này cho phép GEOKON 4000A-1 theo dõi sự thay đổi biến dạng của kết cấu trong quá trình chịu tải hoặc trong quan trắc dài hạn.

Đặc điểm nổi bật

1. Thiết kế dành cho kết cấu thép

4000A-1 được thiết kế đặc biệt cho việc lắp đặt trên các kết cấu thép bằng arc-weldable mounting blocks. Đây là một trong những điểm khác biệt quan trọng của Model 4000 so với các loại strain gauge dùng phương pháp dán hoặc gá cơ khí.

2. Công nghệ Vibrating Wire

Công nghệ dây rung phù hợp với các hệ thống quan trắc cần hoạt động ổn định trong thời gian dài. Tín hiệu được biểu diễn thông qua tần số dao động của dây, sau đó được bộ đọc xử lý.

3. Cấu hình 4000A-1 đầy đủ

So với mã 4000 chỉ là Vibrating Wire Strain Gauge, 4000A-1 đã bao gồm các thành phần cần thiết như plucking coil, cáp 3 m, thermistor, hose clamp và mounting blocks.

4. Có khả năng đo biến dạng và nhiệt độ

Cấu hình cảm biến có thermistor để hỗ trợ theo dõi nhiệt độ. Dữ liệu nhiệt độ có thể được sử dụng khi phân tích sự thay đổi tín hiệu đo trong các điều kiện nhiệt độ khác nhau.

5. Phù hợp với quan trắc dài hạn

Model 4000 được GEOKON phát triển cho các ứng dụng đo biến dạng dài hạn trên kết cấu công trình. Hệ thống có thể kết hợp với thiết bị đọc cầm tay hoặc data logger để xây dựng hệ thống quan trắc thủ công hoặc tự động.

Thông số kỹ thuật GEOKON 4000A-1

Thông số	GEOKON 4000A-1
Thương hiệu	GEOKON
Series	Model 4000
Loại cảm biến	Vibrating Wire Strain Gauge
Kiểu lắp đặt	Arc Weldable
Dải đo tiêu chuẩn	3.000 µε
Độ phân giải	1,0 µε
Độ chính xác	±0,5% F.S.
Độ chính xác hiệu chuẩn riêng	Có thể đạt ±0,1% F.S.
Nonlinearity	<0,5% F.S.
Active Gauge Length	150 mm
Nhiệt độ làm việc	-20 đến +80°C
Cáp	3 m
Plucking coil	Có
Thermistor	Có
Hose clamp	Có
Arc weldable mounting blocks	Có
Nguyên lý	Vibrating Wire
Thiết bị đọc tương thích	GK-404, GK-406
Data logger tương thích	Dòng 8600, GeoNet và các hệ thống tương thích GEOKON

4000A-1 khác gì với GEOKON 4000?

Đây là điểm cần lưu ý khi lập RFQ hoặc PO.

Mã	Cấu hình
4000	Vibrating Wire Strain Gauge only
4000A-1	Strain Gauge + plucking coil + 3 m cable + thermistor + hose clamp + arc weldable mounting blocks
4000A-2	Strain Gauge + plucking coil + thermistor + hose clamp + arc weldable mounting blocks; cáp bán riêng
4000-1	Plucking coil + hose clamp + thermistor; cáp bán riêng
4000-3	Plucking coil + hose clamp + thermistor + cáp 3 m
4000-4	Arc weldable mounting blocks
4000-8	Welding jig và spacer bar

Thông tin cấu hình trên được lấy từ bảng Ordering Information của GEOKON; vì vậy khi yêu cầu báo giá nên ghi đầy đủ mã 4000A-1, tránh nhầm với Model 4000 dạng sensor-only.

Ứng dụng

• Quan trắc cầu thép
• Đường hầm và tunnel lining
• Hệ chống hố đào
• Thanh chống – struts
• Vòm thép
• Cọc thép
• Cọc ván thép – sheet piling
• Kết cấu thép công nghiệp
• Kiểm tra tải trọng kết cấu
• Quan trắc biến dạng trong quá trình thi công
• Theo dõi biến dạng dài hạn của công trình
