GK-404 Handheld Readout Geokon Vietnam

Geokon GK-404 Handheld Readout là thiết bị đọc tín hiệu dây rung dạng cầm tay được phát triển để kiểm tra và thu nhận dữ liệu từ các cảm biến vibrating wire của Geokon. Với thiết kế nhỏ gọn, vận hành bằng hai pin AA và giao diện điều khiển đơn giản, GK-404 phù hợp cho công tác kiểm tra cảm biến tại hiện trường, thiết lập hệ thống quan trắc và xác nhận tín hiệu trước khi đưa thiết bị vào các hệ thống ghi dữ liệu chuyên dụng.

Tổng quan về Geokon GK-404

GK-404 là một Vibrating Wire Readout dạng handheld, được thiết kế để đọc các cảm biến và thiết bị đo dây rung của Geokon. Thiết bị có thể hiển thị tín hiệu dưới nhiều dạng như Digits, Frequency (Hz), Period (µs) và Microstrain (µε) tùy loại cảm biến và vị trí đọc được lựa chọn. Ngoài tín hiệu đo, GK-404 còn có khả năng hiển thị nhiệt độ từ thermistor tích hợp trong cảm biến với độ phân giải 0,1°C.

Một ưu điểm đáng chú ý của GK-404 là khả năng vận hành liên tục hơn 20 giờ với hai pin AA, giúp kỹ thuật viên dễ dàng sử dụng thiết bị trong các đợt kiểm tra hoặc đo đạc ngoài hiện trường mà không phụ thuộc nguồn điện cố định.

Đặc điểm nổi bật của GK-404 Handheld Readout

Thiết kế nhỏ gọn, dễ thao tác

GK-404 có kích thước khoảng 120 × 65 × 22 mm, trọng lượng khoảng 145 g khi lắp hai pin AA alkaline theo tài liệu kỹ thuật của Geokon. Thiết kế nhỏ gọn cho phép người vận hành cầm và điều khiển thiết bị bằng một tay.

Thiết bị sử dụng màn hình LCD 16 × 2 ký tự và bàn phím điều khiển dạng màng. Các thông số vận hành có thể được lưu lại để sử dụng cho những lần khởi động tiếp theo.

Đọc nhiều dạng tín hiệu

GK-404 hỗ trợ nhiều chế độ hiển thị nhằm phục vụ các loại cảm biến dây rung khác nhau:

• Digits – Dg
• Frequency – Hz
• Period – µs
• Microstrain – µε đối với các vị trí cảm biến được hỗ trợ
• Temperature – °C từ thermistor của cảm biến

Việc chuyển đổi giữa các chế độ được thực hiện thông qua nút MODE trên thiết bị.

Sáu vị trí kích thích A–F

GK-404 có 6 excitation positions từ A đến F. Mỗi vị trí được cài đặt các thông số phù hợp với từng nhóm thiết bị Geokon nhất định. Người dùng lựa chọn vị trí bằng nút POS trước khi tiến hành đọc tín hiệu.

Ví dụ, các vị trí được sử dụng cho nhiều dòng thiết bị Geokon như:

Vị trí	Một số dòng Geokon tương ứng
A	All – chế độ chung
B	4300BX/NX, 4400, 4500, 4600, 4700, 4800, 4900
C	4000
D	4200
E	4100
F	4300EX

Việc lựa chọn đúng vị trí giúp GK-404 áp dụng các thông số xử lý phù hợp với loại cảm biến đang được kiểm tra.

Thông số kỹ thuật GK-404 Geokon

Thông số	Giá trị
Model	GK-404
Loại thiết bị	Vibrating Wire Readout
Phạm vi kích thích	400 Hz – 6000 Hz
Điện áp kích thích	Sóng vuông 5 V
Độ phân giải	0,1 digit; 0,1 Hz; 0,1 µs; 1 µε; 0,1°C
Độ chính xác timebase	±50 ppm
Hiển thị	LCD 16 × 2 ký tự
Nguồn cấp	2 × pin AA 1,5 V alkaline
Thời gian hoạt động	Hơn 20 giờ liên tục
Dải nhiệt độ hoạt động	-20°C đến +50°C
Kích thước	120 × 65 × 22 mm
Trọng lượng	Khoảng 145 g, gồm 2 pin AA
Dạng đo	Digits, Hz, Period, Microstrain và Temperature

Thông số trên được tổng hợp từ trang sản phẩm và tài liệu kỹ thuật của Geokon.

Nguyên lý sử dụng GK-404

Khi kết nối GK-404 với cảm biến dây rung, thiết bị tạo tín hiệu kích thích cho vibrating wire sensor và xử lý tín hiệu phản hồi để hiển thị giá trị đo.

Quy trình sử dụng cơ bản gồm:

Kết nối cảm biến → chọn Position → chọn Mode → đọc giá trị → kiểm tra nhiệt độ

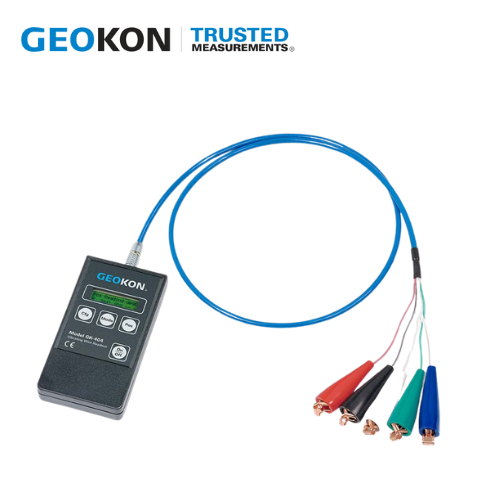

GK-404 có thể sử dụng flying leads để kết nối với dây tín hiệu của cảm biến. Sau khi kết nối, người vận hành chọn vị trí A–F và chế độ hiển thị phù hợp. Thiết bị sau đó liên tục thực hiện phép đo và hiển thị giá trị trên màn hình LCD.

Ứng dụng của Geokon GK-404

GK-404 đặc biệt hữu ích trong các công việc yêu cầu kiểm tra nhanh tín hiệu của cảm biến dây rung tại hiện trường.

1. Quan trắc địa kỹ thuật

Thiết bị có thể được sử dụng cùng các cảm biến vibrating wire trong hệ thống quan trắc phục vụ:

• Công trình dân dụng và công nghiệp.
• Đập và hồ chứa.
• Hầm và công trình ngầm.
• Cầu và kết cấu lớn.
• Tường chắn và kết cấu giữ đất.
• Khu vực có biến dạng hoặc chuyển vị cần theo dõi.

2. Kiểm tra cảm biến trước khi lắp đặt

GK-404 có thể hỗ trợ kỹ thuật viên kiểm tra hoạt động của cảm biến trước khi triển khai hệ thống quan trắc hoàn chỉnh. Geokon cũng nêu rõ thiết bị phù hợp để setup và test gauge trước khi kết nối với các hệ thống monitoring phức tạp hơn, chẳng hạn datalogger.

3. Kiểm tra và bảo trì hệ thống quan trắc

Trong quá trình vận hành, kỹ thuật viên có thể sử dụng GK-404 để kiểm tra trực tiếp tín hiệu từ cảm biến, hỗ trợ xác định tình trạng hoạt động của cảm biến và đường truyền tín hiệu.

4. Đo kiểm tại hiện trường

Nhờ thiết kế nhỏ gọn và sử dụng pin AA, GK-404 thuận tiện cho các đội kỹ thuật phải di chuyển giữa nhiều vị trí đo hoặc thực hiện kiểm tra tại những khu vực không có nguồn điện cố định.

Ưu điểm của GK-404 Handheld Readout

So với việc đưa toàn bộ cảm biến vào một hệ thống ghi dữ liệu ngay từ đầu, thiết bị đọc cầm tay như GK-404 cung cấp một phương án thuận tiện để kiểm tra trực tiếp tín hiệu tại hiện trường.

Một số điểm đáng chú ý:

• Thiết kế cầm tay nhỏ gọn.
• Vận hành đơn giản.
• Tương thích với các cảm biến dây rung Geokon.
• Hỗ trợ nhiều dạng đơn vị hiển thị.
• Có 6 excitation positions.
• Hiển thị nhiệt độ thermistor của cảm biến.
• Sử dụng hai pin AA.
• Thời gian hoạt động hơn 20 giờ.
• Có chế độ tự động tắt nguồn.
• Phù hợp cho công tác kiểm tra, commissioning và bảo trì cảm biến.
