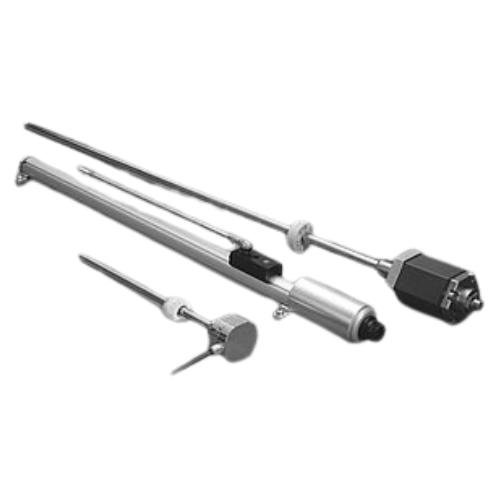

GYGS-165-50/70-N8-M2PN-G6LF-00 Santest Vietnam



1. Tổng quan sản phẩm

GYGS-165-50/70-N8-M2PN-G6LF-00 là mã cảm biến thuộc dòng GYGS của Santest, thương hiệu Nhật Bản chuyên phát triển các giải pháp đo dịch chuyển tuyến tính bằng công nghệ từ giảo (magnetostrictive displacement transducer).

Dòng GYGS thuộc nhóm cảm biến đầu dò nhỏ gọn với thiết kế phần đầu mỏng, có độ dày khoảng 20 mm. Cấu trúc này giúp tiết kiệm không gian lắp đặt, đặc biệt khi tích hợp cảm biến vào xi lanh thủy lực hoặc các cơ cấu máy có không gian hạn chế.

Cảm biến xác định vị trí của nam châm di chuyển dọc theo thanh đo dựa trên nguyên lý từ giảo và thời gian truyền sóng cơ học. Công nghệ này cho phép đo vị trí tuyệt đối, hỗ trợ hệ thống điều khiển giám sát hành trình mà không cần thực hiện thao tác tìm điểm gốc sau mỗi lần cấp nguồn, khi được sử dụng với bộ điều khiển tương thích.

2. Đặc điểm nổi bật của cảm biến Santest GYGS

• Thiết kế đầu dò mỏng: Phù hợp với các vị trí lắp đặt có không gian hạn chế.
• Công nghệ đo từ giảo: Đo vị trí tuyến tính thông qua tương tác giữa nam châm và thanh dẫn sóng từ giảo.
• Đo vị trí tuyệt đối: Cung cấp thông tin vị trí theo cấu hình bộ điều khiển tương thích.
• Độ lặp lại cao: Hỗ trợ theo dõi vị trí ổn định trong các ứng dụng điều khiển chuyển động.
• Khả năng làm việc trong môi trường công nghiệp: Dòng GYGS có cấp bảo vệ IP67 theo thông số của nhà sản xuất.
• Có thể kết hợp bộ điều khiển bên ngoài: Hỗ trợ các cấu hình đầu ra analog hoặc digital tùy bộ điều khiển được lựa chọn.

3. Thông số kỹ thuật tham khảo

Thông số	Giá trị
Thương hiệu	Santest
Dòng sản phẩm	GYGS Probe
Mã sản phẩm	GYGS-165-50/70-N8-M2PN-G6LF-00
Công nghệ đo	Từ giảo – Magnetostrictive
Hành trình đo hiệu dụng	165 mm, theo cách đọc mã model
Vùng chết phía đầu cảm biến	50 mm
Vùng chết phía cuối thanh đo	70 mm
Kiểu ren lắp đặt	M18 × P1.5
Đường kính thanh đo	Ø8 mm
Nam châm đi kèm theo mã	M2PN – No. 2PN
Kiểu cáp	G6LF – cáp dài 6 m, đầu dây tự do theo quy ước mã dòng GYGS
Mã đầu ra	00 – phụ thuộc bộ điều khiển ngoài tương thích
Cấp bảo vệ	IP67
Nhiệt độ hoạt động	-20°C đến +80°C
Bộ điều khiển tương thích	GYGSC, GYHC hoặc GYDC-05, tùy loại tín hiệu đầu ra



4. Ứng dụng

4.1. Đo hành trình xi lanh thủy lực

Cảm biến có thể được tích hợp vào cơ cấu xi lanh thủy lực để theo dõi vị trí chuyển động của piston. Dữ liệu vị trí được truyền đến bộ điều khiển nhằm hỗ trợ kiểm soát hành trình, vị trí dừng và trình tự vận hành của máy.

4.2. Máy ép công nghiệp

Trong máy ép thủy lực hoặc máy ép tự động, cảm biến vị trí tuyến tính hỗ trợ giám sát độ dịch chuyển của cơ cấu ép, giúp hệ thống điều khiển quản lý hành trình và tăng khả năng lặp lại của chu trình làm việc.

4.3. Máy gia công và dây chuyền tự động hóa

GYGS có thể được sử dụng để giám sát vị trí của các cơ cấu chuyển động tuyến tính trong máy gia công, máy chuyên dụng và dây chuyền sản xuất tự động, với điều kiện cấu hình cơ khí và bộ điều khiển phù hợp.

4.4. Hệ thống điều khiển chuyển động

Khi kết hợp với bộ điều khiển tương thích, cảm biến cung cấp dữ liệu vị trí phục vụ PLC hoặc hệ thống điều khiển máy. Tùy bộ điều khiển, dữ liệu có thể được xuất dưới dạng tín hiệu analog hoặc giao tiếp digital.
