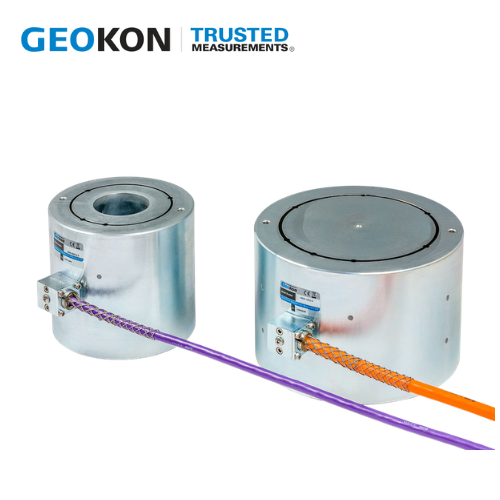

Model 4900 GEOKON Vietnam

Model 4900 GEOKON Vietnam là cảm biến lực dạng Vibrating Wire Load Cell, được GEOKON thiết kế để đo và theo dõi tải trọng trong các công trình địa kỹ thuật và kết cấu. Cảm biến sử dụng 3, 4 hoặc 6 strain gauge dây rung bố trí quanh thân thép cường độ cao. Việc lấy trung bình tín hiệu từ nhiều gauge giúp giảm ảnh hưởng của tải không đều và tải lệch tâm.

Model 4900 đặc biệt phù hợp cho tieback, rockbolt, strut, kết cấu chống đỡ đường hầm, đồng thời có thể sử dụng trong các bài thử tải cọc và những hệ thống cần giám sát tải trọng dài hạn.

Tổng quan GEOKON Model 4900

GEOKON Model 4900 là Vibrating Wire Load Cell thuộc nhóm thiết bị đo tải trọng của GEOKON. Thiết bị chuyển đổi lực tác động lên load cell thành tín hiệu đo dựa trên sự thay đổi của các cảm biến biến dạng dây rung.

Theo tài liệu GEOKON, Model 4900 có thể được sử dụng để:

• Theo dõi tải trọng của tieback trong thời gian dài.
• Giám sát tải trọng trên rockbolt.
• Theo dõi tải trong strut và hệ thống chống đỡ.
• Đo tải trong kết cấu chống đỡ đường hầm.
• Kiểm tra tải trong quá trình thử tải.
• Kết nối với hệ thống thu thập dữ liệu tự động.

GEOKON hiện liệt kê 4900 Series Vibrating Wire Load Cells trong danh mục Load Cells và tài liệu kỹ thuật của dòng này được cập nhật năm 2025–2026.

---

Cấu tạo và nguyên lý hoạt động của Model 4900

Model 4900 có thân dạng hình trụ bằng thép cường độ cao, bên trong bố trí 3, 4 hoặc 6 vibrating wire strain gauges quanh chu vi cảm biến.

Khi tải trọng tác động lên load cell, thân cảm biến bị biến dạng. Sự biến dạng này làm thay đổi trạng thái của các dây rung. Tín hiệu từ các gauge được thu thập và xử lý để xác định tải trọng tác động.

Một ưu điểm của cấu hình nhiều gauge là tín hiệu có thể được lấy trung bình từ nhiều vị trí đo. Điều này giúp hạn chế ảnh hưởng của uneven loading và eccentric loading trong điều kiện lắp đặt thực tế.

---

Đặc điểm nổi bật của Model 4900 GEOKON

1. Dải tải rộng

Model 4900 có các mức tải định mức từ 100 kN đến 10.000 kN, phù hợp với nhiều hệ thống đo tải trọng khác nhau. GEOKON cũng cho biết các mức tải và đường kính khác có thể được cung cấp theo yêu cầu.

2. Công nghệ Vibrating Wire

Công nghệ Vibrating Wire cung cấp tín hiệu dạng tần số, phù hợp với các hệ thống quan trắc tự động và datalogger sử dụng cảm biến dây rung.

Model 4900 được GEOKON xác định là Gauge Type 1 – Vibrating Wire trong hệ thống datalogger của hãng.

3. Giảm ảnh hưởng của tải lệch tâm

Cấu hình 3, 4 hoặc 6 strain gauge giúp lấy trung bình nhiều tín hiệu đo. Đây là đặc điểm quan trọng đối với các ứng dụng mà tải trọng có thể không phân bố hoàn toàn đồng đều trên load cell.

4. Phù hợp quan trắc dài hạn

GEOKON mô tả Model 4900 là thiết bị có thể sử dụng để giám sát tải trọng trong suốt vòng đời của tieback, rockbolt, strut hoặc kết cấu chống đỡ.

5. Tích hợp hệ thống thu thập dữ liệu

Model 4900 có thể kết hợp với các thiết bị đọc và hệ thống datalogger GEOKON để phục vụ việc thu thập dữ liệu tại hiện trường hoặc xây dựng hệ thống quan trắc tự động.

---

Thông số kỹ thuật Model 4900 GEOKON

Các thông số trên được đối chiếu từ trang sản phẩm và tài liệu kỹ thuật GEOKON; kích thước, tải định mức và cấu hình cáp có thể thay đổi theo phiên bản đặt hàng.

---

Ứng dụng Model 4900 GEOKON

1. Giám sát Tieback

Model 4900 được sử dụng để theo dõi tải trọng trong hệ thống ground anchor/tieback. Load cell có thể được bố trí cùng bearing plate và hydraulic jack để kiểm tra cũng như theo dõi lực tác động lên hệ thống neo.

2. Quan trắc Rockbolt

Trong các công trình địa kỹ thuật và đường hầm, Model 4900 có thể được sử dụng để giám sát tải trọng liên quan đến hệ thống rockbolt.

3. Quan trắc chống đỡ đường hầm

Load cell có thể được sử dụng để theo dõi tải trong tunnel supports và các kết cấu chống đỡ, giúp hệ thống quan trắc ghi nhận sự thay đổi tải trọng theo thời gian.

4. Giám sát Strut

Model 4900 có thể được ứng dụng để theo dõi tải trọng trong cross-lot struts và các hệ thống chống đỡ tương tự.

5. Thử tải

Ngoài quan trắc dài hạn, GEOKON cho biết Model 4900 có thể được sử dụng để kiểm tra tải trong quá trình proof testing đối với tieback hoặc rockbolt. Khi sử dụng cho mục đích này, kết quả load cell không nhất thiết trùng hoàn toàn với tải trọng suy ra từ áp suất thủy lực của jack do nhiều yếu tố ảnh hưởng đến hệ thống.
