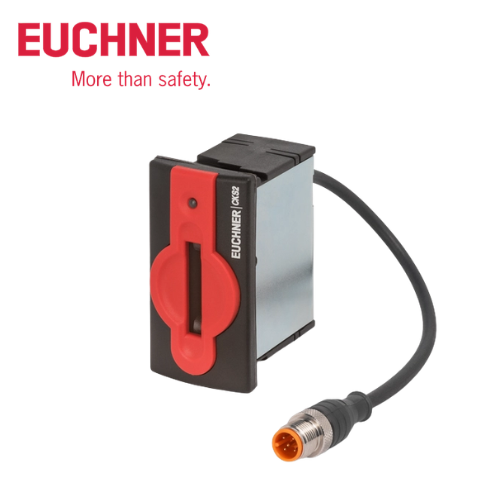

CKS2-K-BP-CC-FLX-F00-USI-168631 Euchner Vietnam

CKS2-K-BP-CC-FLX-F00-USI-168631 Euchner Vietnam là bộ tiếp nhận chìa khóa an toàn Key Adapter CKS2 của EUCHNER, thuộc hệ thống khóa và khởi động an toàn CKS2. Model mang Order No. 168631, được tích hợp sẵn mạch điện tử đánh giá và thiết kế cho hoạt động độc lập, không hỗ trợ kết nối nối tiếp.

Thiết bị sử dụng chìa khóa mã hóa dạng transponder để xác định trạng thái hoặc quyền truy cập theo cấu hình của hệ thống. Phiên bản FlexFunction cho phép cấu hình chức năng của thiết bị thông qua quá trình teach-in trong quá trình đưa vào vận hành.

CKS2-K-BP-CC-FLX-F00-USI-168631 có hai ngõ ra an toàn bán dẫn FO1A và FO1B, giám sát nội bộ, hỗ trợ Category 4 / PL e theo EN ISO 13849-1 khi cả hai ngõ ra an toàn được đánh giá. Thiết bị sử dụng đầu nối M12 5-pin, cáp kết nối dài 150 mm và có thể kết nối trực tiếp với các module trường an toàn IP67.

Tổng quan về CKS2-K-BP-CC-FLX-F00-USI-168631

CKS2 là hệ thống chìa khóa điện tử của EUCHNER được phát triển cho các ứng dụng yêu cầu khóa an toàn, kiểm soát quyền truy cập hoặc xác nhận trạng thái vận hành của máy.

Trong cấu hình này, CKS2-K-BP-CC-FLX-F00-USI-168631 đóng vai trò là bộ tiếp nhận chìa khóa. Khi chìa khóa tương thích được đưa vào adapter, thiết bị thực hiện nhận dạng và cung cấp tín hiệu an toàn tới hệ thống điều khiển.

Model 168631 thuộc loại single device, nghĩa là có thể sử dụng độc lập và kết nối trực tiếp với các module ngoại vi an toàn IP67 phù hợp.

Đặc điểm nổi bật của CKS2-K-BP-CC-FLX-F00-USI-168631

1. Công nghệ FlexFunction

Điểm nổi bật của model 168631 là nền tảng FlexFunction.

Với FlexFunction, thiết bị cần thực hiện quá trình teach-in khi đưa vào vận hành. Chức năng hoạt động của adapter phụ thuộc vào loại chìa khóa được teach-in. Điều này cho phép một cấu hình phần cứng có thể được thiết lập cho chức năng phù hợp với yêu cầu của hệ thống.

Quá trình teach-in được thực hiện thông qua nút nhấn tích hợp trên thiết bị.

2. Hai ngõ ra an toàn FO1A và FO1B

CKS2-K-BP-CC-FLX-F00-USI-168631 được trang bị hai ngõ ra an toàn bán dẫn:

• FO1A – Safety output channel A
• FO1B – Safety output channel B

Hai kênh được thiết kế dự phòng và có giám sát nội bộ. EUCHNER chỉ rõ rằng để đạt Category 4 / PL e, cả hai ngõ ra FO1A và FO1B phải được đánh giá trong hệ thống an toàn.

Ngõ ra có khả năng giám sát ngắn mạch và được thiết kế dạng semiconductor P-switching, short-circuit proof.

3. Đáp ứng Category 4 / PL e

CKS2-K-BP-CC-FLX-F00-USI-168631 được thiết kế cho các ứng dụng an toàn cao với:

• Category 4
• Performance Level PL e
• Maximum SIL: 3
• PFHd: 4,11 × 10⁻⁹
• Mission time: 20 năm

Các giá trị này áp dụng cho chức năng Safe key detection theo dữ liệu kỹ thuật của EUCHNER.

4. Kết nối M12 5-pin

Thiết bị sử dụng M12 plug connector 5-pin với cáp kết nối dài 0,15 m.

Các chân kết nối gồm:

Pin	Ký hiệu	Chức năng
1	UB	Nguồn 24 V DC
2	FO1A	Ngõ ra an toàn kênh A
3	0 V	GND / 0 V DC
4	FO1B	Ngõ ra an toàn kênh B
5	–	Không kết nối

Thiết kế này giúp việc đấu nối với hệ thống điều khiển an toàn trở nên đơn giản và phù hợp với các module ngoại vi IP67.

5. LED RGB hiển thị trạng thái

CKS2-K-BP-CC-FLX-F00-USI-168631 được tích hợp LED RGB đa màu, hỗ trợ người vận hành nhận biết trạng thái của thiết bị trong quá trình vận hành và kiểm tra hệ thống.

Đây là một đặc điểm hữu ích trong việc chẩn đoán nhanh tại hiện trường.

6. Cơ cấu giữ chìa khóa cơ khí

Adapter được trang bị mechanical detent mechanism, giúp giữ chìa khóa sau khi được đưa vào vị trí.

Thiết kế này giúp chìa khóa duy trì vị trí ổn định trong quá trình thiết bị thực hiện nhận dạng và truyền tín hiệu an toàn.

Thông số kỹ thuật CKS2-K-BP-CC-FLX-F00-USI-168631

Thông số	Giá trị
Model	CKS2-K-BP-CC-FLX-F00-USI-168631
Order No.	168631
Thương hiệu	EUCHNER
Dòng sản phẩm	CKS2
Loại thiết bị	Key Adapter
Chức năng	FlexFunction
Kiểu sử dụng	Thiết bị độc lập, không nối tiếp
Điện áp hoạt động	24 V DC
Dải điện áp UB	24 V DC -15% / +20%
Số ngõ ra an toàn	2
Ngõ ra	FO1A / FO1B
Loại ngõ ra	Semiconductor, P-switching
Dòng mỗi ngõ ra	1–150 mA
Giám sát ngắn mạch	Có
Kết nối	M12, 5-pin
Chiều dài cáp	150 mm
LED	RGB đa màu
Teach-in	Có
Cấp an toàn	Category 4 / PL e
Maximum SIL	3
PFHd	4,11 × 10⁻⁹
Mission time	20 năm
Cấp bảo vệ	IP65/IP67 ở mặt tiếp cận khi lắp đặt
Nhiệt độ môi trường	-30 đến +55 °C
Nhiệt độ lưu trữ	-30 đến +70 °C
Kích thước lỗ lắp	33 × 68 mm
Vật liệu vỏ	PA6-GF30, màu đen
Cấp bảo vệ điện	III
Dòng tiêu thụ	40 mA

Thông số được tổng hợp từ dữ liệu kỹ thuật EUCHNER dành cho Order No. 168631.

Chìa khóa sử dụng với CKS2-K-BP-CC-FLX-F00-USI-168631

Một điểm cần lưu ý khi đặt hàng là chìa khóa không đi kèm theo Key Adapter và phải được đặt riêng.

EUCHNER cung cấp nhiều loại chìa khóa FlexFunction tương thích. Ví dụ:

• A-FLX-K-0A-BK – chìa khóa màu đen.
• A-FLX-K-0A-BU – chìa khóa màu xanh.
• A-FLX-K-0A-RD – chìa khóa màu đỏ.
• A-FLX-K-0A-YE – chìa khóa màu vàng.

Các chìa khóa này có mã transponder và được lựa chọn tùy theo cấu hình hệ thống. EUCHNER cũng cung cấp các phiên bản đóng gói nhiều chìa khóa với cùng mã khóa nhưng nhận dạng bên ngoài khác nhau.

Do đó, khi báo giá CKS2-K-BP-CC-FLX-F00-USI-168631, cần kiểm tra riêng yêu cầu về chìa khóa.

Ứng dụng của CKS2-K-BP-CC-FLX-F00-USI-168631

CKS2-K-BP-CC-FLX-F00-USI-168631 phù hợp với các hệ thống máy móc cần xác nhận chìa khóa an toàn trước khi cho phép thực hiện một chức năng nhất định.

Một số ứng dụng tiêu biểu:

• Máy tự động hóa công nghiệp.
• Dây chuyền sản xuất tự động.
• Robot công nghiệp và robot cell.
• Máy đóng gói.
• Máy gia công CNC.
• Hệ thống bảo vệ máy.
• Hệ thống kiểm soát truy cập vùng nguy hiểm.
• Hệ thống khóa và khởi động an toàn.
• Máy yêu cầu xác nhận chìa khóa trước khi khởi động.
• Các ứng dụng cần tín hiệu an toàn PL e / Category 4.

Với thiết kế kết nối trực tiếp tới các module trường an toàn IP67, thiết bị phù hợp với những hệ thống yêu cầu kết nối gọn, giảm số lượng thiết bị trung gian.

Ưu điểm của CKS2-K-BP-CC-FLX-F00-USI-168631

CKS2-K-BP-CC-FLX-F00-USI-168631 Euchner mang lại nhiều lợi thế cho hệ thống an toàn máy:

• Tích hợp sẵn mạch điện tử đánh giá.
• Công nghệ FlexFunction linh hoạt.
• Hai ngõ ra an toàn FO1A/FO1B.
• Giám sát ngắn mạch.
• Đạt Category 4 / PL e khi sử dụng đúng cấu hình.
• Hỗ trợ mức SIL 3 tối đa.
• LED RGB hiển thị trạng thái.
• Nút nhấn teach-in tích hợp.
• Đầu nối M12 5-pin.
• Có thể kết nối trực tiếp với module IP67.
• Cơ cấu giữ chìa khóa cơ khí.
• Thiết kế nhỏ gọn cho việc lắp đặt trên máy.
