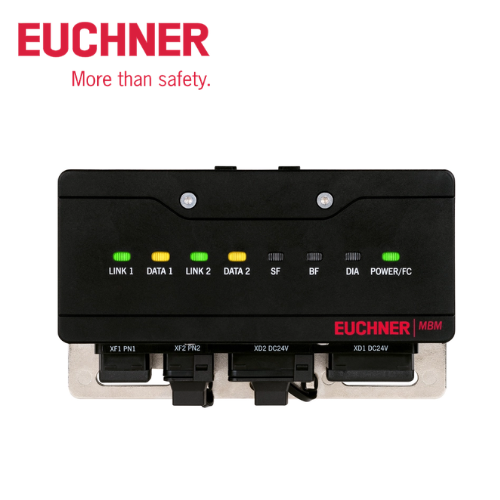

MBM-PN-S3-MLI-3B-156310 Euchner Vietnam

MBM-PN-S3-MLI-3B-156310 Euchner Vietnam là mô-đun bus thuộc hệ thống EUCHNER Modular, được thiết kế để kết nối các module MGB2 Modular hoặc MCM Modular với mạng công nghiệp PROFINET/PROFIsafe.

Sản phẩm mang Order No. 156310, sử dụng kết nối RJ45 Push-Pull theo chuẩn AIDA, tích hợp switch PROFINET và hỗ trợ cấu trúc mạng tuyến tính. Các module MGB2 hoặc MCM có thể được kết nối trực tiếp vào bus module hoặc thông qua cáp M12 5 chân.

Đây là một thành phần quan trọng trong hệ thống an toàn máy và tự động hóa công nghiệp, đặc biệt khi cần đưa các thiết bị Modular của EUCHNER vào hệ thống điều khiển dựa trên PROFINET/PROFIsafe.

Lưu ý: EUCHNER đã thông báo mã MBM-PN-S3-MLI-3B-156310 được thay thế bởi MBM-PN-S3-MLI-3B-169764 và không nên sử dụng mã 156310 cho các dự án mới. Nếu đang thay thế thiết bị hiện hữu, có thể cần đối chiếu khả năng tương thích giữa hai phiên bản.

Tổng quan về MBM-PN-S3-MLI-3B-156310

MBM-PN-S3-MLI-3B-156310 là Bus Module MBM-PN dành cho hệ thống EUCHNER Modular. Thiết bị đóng vai trò trung gian giữa các module chức năng như MGB2 Modular/MCM Modular và mạng PROFINET/PROFIsafe.

Module được trang bị hai cổng PROFINET XF1 và XF2 sử dụng đầu nối RJ45 Push-Pull. Hai cổng này cho phép triển khai cấu trúc mạng tuyến tính và sử dụng switch tích hợp để kết nối thiết bị trong hệ thống. Switch hỗ trợ MRP (Media Redundancy Protocol).

Ở phía module, thiết bị sử dụng giao tiếp MLI 5-pin M12x1. MGB2 Modular hoặc MCM Modular có thể cắm trực tiếp vào bus module hoặc kết nối thông qua cáp M12 5 chân tiêu chuẩn.

Đặc điểm nổi bật

1. Kết nối MGB2 và MCM Modular

Một trong những chức năng chính của MBM-PN-S3-MLI-3B-156310 là tạo giao tiếp giữa bus PROFINET và hệ thống Modular của EUCHNER.

Thiết bị hỗ trợ:

• MGB2 Modular.
• MCM Modular.
• Các thiết bị thuộc hệ thống EUCHNER Modular.
• Kết nối trực tiếp hoặc kết nối bằng cáp M12 5 chân.

Điều này giúp việc xây dựng hệ thống bảo vệ máy trở nên linh hoạt hơn khi nhiều module EUCHNER cần được tích hợp vào cùng một mạng điều khiển.

2. Giao tiếp PROFINET/PROFIsafe

MBM-PN-S3-MLI-3B-156310 cung cấp giao diện với PROFINET/PROFIsafe, cho phép đưa thông tin điều khiển, chẩn đoán và chức năng an toàn của hệ thống Modular vào kiến trúc điều khiển công nghiệp.

EUCHNER đã có chứng nhận PROFINET cho dòng MBM với Conformance Class B, hỗ trợ MRP và Netload Class III.

Thiết bị cũng có chứng nhận PROFIsafe V2 cho Order No. 156310, xác nhận khả năng hoạt động với PROFIsafe trên nền PROFINET IO theo phạm vi chứng nhận của sản phẩm.

3. Hai cổng RJ45 Push-Pull

MBM-PN-S3-MLI-3B-156310 sử dụng đầu nối RJ45 Push-Pull theo IEC 61076-3-117, Variant 14.

Hai cổng được ký hiệu:

• XF1 – PN1
• XF2 – PN2

Cấu hình hai cổng kết hợp với switch tích hợp cho phép thiết lập mạng theo dạng tuyến tính, giảm nhu cầu sử dụng thêm switch Ethernet bên ngoài trong những cấu hình phù hợp.

4. Switch PROFINET tích hợp

Một ưu điểm đáng chú ý của module là switch PROFINET được tích hợp sẵn.

Nhờ đó, hệ thống có thể xây dựng cấu trúc mạng tuyến tính và hỗ trợ MRP – Media Redundancy Protocol. Tính năng này hữu ích trong các hệ thống tự động hóa cần tổ chức mạng thiết bị theo cấu trúc nối tiếp hoặc yêu cầu khả năng dự phòng mạng.

5. Kết nối MLI 5 chân

Phía kết nối module sử dụng chuẩn M12x1, 5-pin MLI.

MGB2 Modular hoặc MCM Modular có thể:

• Cắm trực tiếp vào bus module.
• Hoặc kết nối thông qua cáp M12 5 chân.

Cách thiết kế này cho phép lựa chọn phương án lắp đặt tùy theo không gian và cấu trúc máy.

Thông số kỹ thuật MBM-PN-S3-MLI-3B-156310

Thông số	Giá trị
Model	MBM-PN-S3-MLI-3B-156310
Order No.	156310
Thương hiệu	EUCHNER
Loại thiết bị	Bus Module
Dòng sản phẩm	MBM-PN
Hệ thống	EUCHNER Modular
Giao tiếp	PROFINET / PROFIsafe
PROFINET connector	RJ45 Push-Pull
Chuẩn connector	IEC 61076-3-117, Variant 14
Số cổng PROFINET	2
PROFINET switch	Tích hợp
MRP	Có hỗ trợ
Kết nối MLI	M12x1, 5-pin
Thiết bị tương thích	MGB2 Modular / MCM Modular
Điện áp hoạt động	24 V DC ±15%
Điện áp phụ trợ	24 V DC ±15%
Dòng tiêu thụ	Tối đa 150 mA
Điện áp cách điện định mức	75 V
Điện áp xung định mức	0,5 kV
Cấp bảo vệ điện	III
Cầu chì ngoài	Tối thiểu 1 A, loại chậm
Bảo vệ EMC	Theo EMC Directive 2014/30/EU
Dòng cấp tối đa XD1/XD2	16 A
Mức ô nhiễm	3

Các giá trị điện trên được lấy từ dữ liệu kỹ thuật chính thức của EUCHNER cho Order No. 156310.

Sơ lược kết nối hệ thống

Có thể hình dung vai trò của MBM-PN-S3-MLI-3B-156310 trong hệ thống như sau:

PLC / Safety PLC → PROFINET / PROFIsafe → MBM-PN → MLI → MGB2 Modular / MCM Modular

Trong đó:

• PROFINET đảm nhiệm giao tiếp mạng công nghiệp.
• PROFIsafe được sử dụng cho truyền thông an toàn trong phạm vi hệ thống được cấu hình.
• MBM-PN đóng vai trò bus module.
• MLI kết nối bus module với các thiết bị Modular của EUCHNER.

Ứng dụng

• Máy móc tự động hóa công nghiệp.
• Dây chuyền sản xuất tự động.
• Robot và robot cell.
• Hệ thống cửa bảo vệ máy.
• Hệ thống MGB2 Modular.
• Hệ thống sử dụng MCM Modular.
• Máy đóng gói.
• Máy gia công cơ khí.
• Dây chuyền sản xuất có yêu cầu truyền thông PROFIsafe.
• Hệ thống điều khiển sử dụng Siemens hoặc PLC hỗ trợ PROFINET/PROFIsafe.

Đặc biệt, module phù hợp khi cần tích hợp hệ thống bảo vệ máy EUCHNER vào kiến trúc mạng PROFINET hiện hữu.

Ưu điểm

• Giao tiếp trực tiếp với PROFINET/PROFIsafe.
• Tích hợp switch PROFINET.
• Hỗ trợ cấu trúc mạng tuyến tính.
• Hỗ trợ MRP.
• Hai cổng RJ45 Push-Pull.
• Đầu nối RJ45 đáp ứng AIDA.
• Kết nối MGB2/MCM thông qua MLI.
• Có thể kết nối trực tiếp hoặc sử dụng cáp M12.
• Thiết kế dành cho hệ thống EUCHNER Modular.
• Có chứng nhận PROFINET và PROFIsafe tương ứng cho mã sản phẩm.
