GK-604D-30M Inclinometer System GEOKON Vietnam

GK-604D-30M là hệ thống đo nghiêng kỹ thuật số Digital Inclinometer System của GEOKON, được thiết kế để đo, phân tích và theo dõi chuyển vị ngang của nền đất cũng như các kết cấu địa kỹ thuật theo chiều sâu.

Sản phẩm thuộc dòng GK-604D MEMS Digital Inclinometer, sử dụng đầu dò inclinometer kỹ thuật số, cable reel, Field PC và phần mềm đọc dữ liệu. Phiên bản 30M được trang bị cáp dài 30 m, phù hợp với các điểm quan trắc có độ sâu vừa phải. GEOKON hiện liệt kê GK-604D-30M trong thông tin ordering của hệ thống.

GK-604D-30M là gì?

GK-604D-30M GEOKON là một cấu hình của hệ thống GK-604D Digital Inclinometer, dùng để thực hiện các phép đo inclinometer bên trong inclinometer casing.

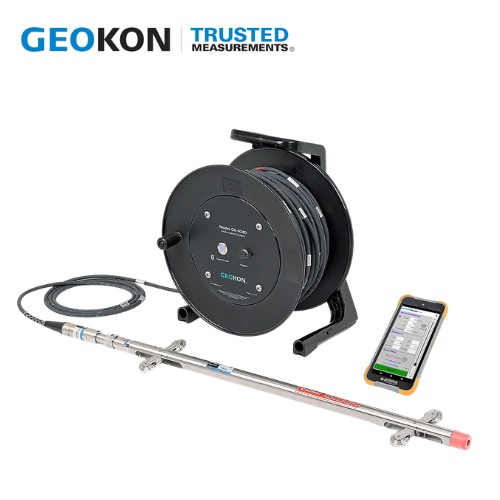

Hệ thống gồm các thành phần chính:

• Digital MEMS Biaxial Inclinometer Probe.
• Cable Reel.
• Cáp đo dài 30 m.
• Field PC.
• Phần mềm đọc và lưu dữ liệu.
• Pulley Assembly.
• Carry Case và các phụ kiện cần thiết.

Trong quá trình đo, probe được đưa xuống bên trong casing. Người vận hành thực hiện các phép đo tại những khoảng cách xác định dọc theo casing. Các kết quả thu được có thể được lưu trữ và so sánh giữa nhiều thời điểm khác nhau để theo dõi sự thay đổi của profile chuyển vị.

Đặc điểm nổi bật của GK-604D-30M

Công nghệ MEMS Digital Inclinometer

GK-604D sử dụng hai MEMS accelerometers để xác định độ nghiêng của probe theo hai phương.

Theo thông số kỹ thuật của GEOKON, hệ thống có dải hiệu chuẩn tiêu chuẩn ±30°, độ phân giải hệ thống khoảng ±0,025 mm/500 mm và độ lặp lại khoảng ±1 mm/30 m. Tổng độ chính xác hệ thống được công bố ở mức ±3 mm/30 m trong điều kiện quy định.

Công nghệ cảm biến MEMS giúp hệ thống phù hợp với các chương trình quan trắc cần thực hiện phép đo lặp lại để theo dõi diễn biến biến dạng.

Cấu hình cáp 30 m

Điểm đặc trưng của GK-604D-30M là 30 m cable.

Theo tài liệu ordering hiện hành của GEOKON, model GK-604D-30M được cung cấp với cấu hình hệ thống hoàn chỉnh tương tự GK-604D-20M nhưng sử dụng cáp 30 m. Cáp được đánh dấu theo khoảng cách để hỗ trợ xác định vị trí của probe trong quá trình đo.

Cấu hình 30 m phù hợp với những điểm quan trắc có casing không quá sâu, giúp thiết bị gọn hơn khi triển khai so với các phiên bản cáp dài hơn.

Digital Compass tích hợp

Probe kỹ thuật số của GK-604D được tích hợp Digital Compass.

Compass cung cấp thông tin cần thiết để hỗ trợ phát hiện hiện tượng twist hoặc spiraling của inclinometer casing. Dữ liệu spiral survey có thể được thực hiện và lưu trữ cùng hệ thống dữ liệu inclinometer.

Đây là tính năng hữu ích khi cần đánh giá ảnh hưởng của hiện tượng xoắn casing đối với kết quả quan trắc.

Probe thiết kế cho môi trường hiện trường

Digital inclinometer probe sử dụng kết cấu stainless steel, có thiết kế chống nước, đầu nối được bảo vệ và bánh xe có thể thay thế.

Thiết kế này giúp probe có thể được đưa xuống và kéo lên nhiều lần trong quá trình khảo sát. GEOKON cũng trang bị lớp đệm cao su ở phần đáy nhằm giảm tác động của va đập trong quá trình thao tác.

Kết nối Bluetooth

GK-604D sử dụng interface được tích hợp trong cable reel để truyền dữ liệu không dây tới Field PC thông qua Bluetooth.

Trong cấu hình hiện hành, Field PC FPC-4 được sử dụng để giao tiếp với interface của reel và lưu các giá trị đo thông qua ứng dụng đọc inclinometer.

Thông số kỹ thuật GK-604D-30M

Thông số	Chi tiết
Model	GK-604D-30M
Thương hiệu	GEOKON
Loại thiết bị	Digital Inclinometer System
Công nghệ	MEMS
Cấu hình cáp	30 m
Probe	Digital MEMS Biaxial Inclinometer Probe
Dải hiệu chuẩn	±30°
Dải đo	±90°
Độ phân giải hiện hành	0,00025°
Tương đương	Khoảng 0,004 mm/m
Digital Compass	Có
Compass resolution	±0,1°
Compass repeatability	±1,6°
Wheelbase	0,5 m hoặc 2 ft
Kích thước probe	700 × 25 mm hoặc 32 × 1 inch
Casing I.D.	48–89 mm
Kết nối	Bluetooth
Cáp tối đa của dòng	500 m

Lưu ý: các thông số về probe và hệ thống có thể được cập nhật theo từng revision tài liệu. Bảng trên ưu tiên thông số GEOKON hiện hành; mã 30M xác định cấu hình cáp 30 m. Khi đặt hàng nên xác nhận BOM và revision sản phẩm theo báo giá chính thức.

Nguyên lý hoạt động của GK-604D-30M

GK-604D-30M được sử dụng cùng inclinometer casing được lắp đặt tại vị trí cần quan trắc.

Bước 1: Đưa probe xuống casing

Digital inclinometer probe được kết nối với cáp và đưa xuống bên trong casing cho đến độ sâu cần đo.

Bước 2: Xác định hướng và vị trí

Các bánh xe của probe tiếp xúc với rãnh dẫn hướng bên trong casing, giúp duy trì hướng của đầu dò trong quá trình di chuyển.

Bước 3: Thu thập dữ liệu

Probe ghi nhận độ nghiêng theo hai phương. Dữ liệu được truyền qua cable reel tới Field PC để hiển thị và lưu trữ.

Bước 4: Đo theo chiều dài casing

Probe được kéo lên từng khoảng cách xác định. Các điểm đo liên tiếp tạo thành profile độ nghiêng của casing.

Bước 5: So sánh các lần đo

Khi khảo sát được thực hiện định kỳ, dữ liệu của các lần đo có thể được so sánh để xác định sự thay đổi của profile và chuyển vị ngang theo chiều sâu.

Phương pháp này giúp biến một chuỗi phép đo độ nghiêng thành thông tin về biến dạng và chuyển vị của nền đất hoặc kết cấu.

Ứng dụng của GK-604D-30M GEOKON

1. Quan trắc mái dốc

GK-604D-30M có thể được sử dụng trong các hệ thống monitoring mái dốc để theo dõi sự thay đổi chuyển vị theo chiều sâu.

GEOKON hiện liệt kê dòng GK-604D trong các ứng dụng liên quan đến slope stability.

2. Quan trắc đập và công trình thủy lợi

Inclinometer có thể được sử dụng để theo dõi biến dạng trong nền đất hoặc thân đập.

GEOKON cũng ghi nhận việc sử dụng Model GK-604D Digital Inclinometer System tại dự án Da Lat Landslide, Việt Nam, cho thấy dòng thiết bị này đã được ứng dụng trong các dự án quan trắc địa kỹ thuật tại Việt Nam.

3. Hố đào sâu và tường vây

Trong các dự án xây dựng tầng hầm, hố đào sâu và tường chắn, hệ thống inclinometer có thể hỗ trợ theo dõi chuyển vị ngang của đất và kết cấu xung quanh.

4. Cọc và sheet piling

GK-604D được GEOKON định hướng cho các ứng dụng liên quan đến piles, sheet piling, slurry walls và caissons, tùy thuộc thiết kế monitoring của công trình.

5. Đường hầm

Trong các dự án đường hầm, dữ liệu inclinometer có thể được sử dụng cùng các thiết bị quan trắc khác để theo dõi biến dạng địa kỹ thuật.

6. Công trình và nền đất cần quan trắc chuyển vị

GK-604D-30M phù hợp với những công trình cần theo dõi chuyển vị ngang theo chiều sâu nhưng điểm quan trắc không yêu cầu cáp quá dài.

Ưu điểm của cấu hình GK-604D-30M

So với các cấu hình có cáp dài hơn, phiên bản 30M có thể phù hợp với những dự án mà chiều sâu casing nằm trong phạm vi 30 m.

Một số đặc điểm đáng chú ý:

• Cáp đo dài 30 m.
• Cảm biến MEMS kỹ thuật số.
• Digital Biaxial Inclinometer Probe.
• Digital Compass tích hợp.
• Hỗ trợ spiral survey.
• Bánh xe probe có thể thay thế.
• Probe bằng stainless steel.
• Kết nối Bluetooth với Field PC.
• Dữ liệu có thể lưu trữ và sử dụng để so sánh theo thời gian.
• Có thể triển khai cho nhiều bài toán quan trắc địa kỹ thuật.
