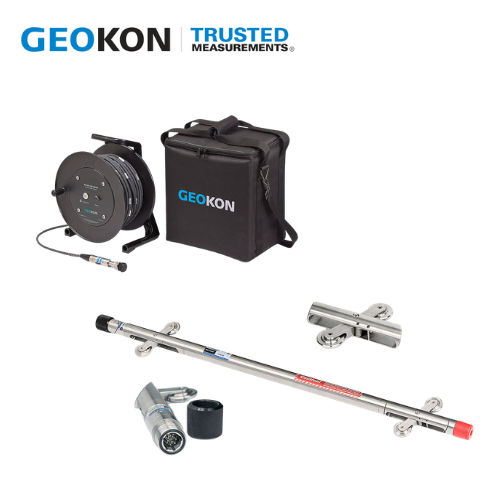

GK-604D-50M Inclinometer System GEOKON Vietnam

GK-604D-50M là hệ thống đo nghiêng kỹ thuật số Digital Inclinometer System của GEOKON, được sử dụng để xác định và theo dõi chuyển vị ngang, biến dạng của nền đất và các kết cấu địa kỹ thuật theo chiều sâu.

Với cấu hình cáp dài 50 m, GK-604D-50M phù hợp cho những điểm quan trắc có chiều sâu vừa phải, nơi cần một hệ thống inclinometer cơ động nhưng vẫn đáp ứng yêu cầu đo lặp lại trong inclinometer casing.

Dòng GK-604D sử dụng công nghệ cảm biến MEMS, đầu dò kỹ thuật số và hệ thống thu thập dữ liệu Field PC. GEOKON công bố hệ thống cho các ứng dụng như mái dốc không ổn định, đập, bãi chôn lấp, tường vây, cọc, sheet piling và đường hầm.

GK-604D-50M là gì?

GK-604D-50M GEOKON là cấu hình 50 m của hệ thống GK-604D Digital Inclinometer.

Hệ thống gồm các thành phần chính như:

• Digital Inclinometer Probe.
• Reel tích hợp control cable.
• Remote/interface module.
• Field PC hoặc thiết bị đọc dữ liệu tương thích.
• Pulley assembly.
• Phụ kiện phục vụ đo và vận chuyển.

Trong quá trình đo, probe được đưa xuống đáy của inclinometer casing. Sau đó đầu dò được kéo lên theo từng khoảng cách xác định. Tại mỗi vị trí, hệ thống ghi nhận độ nghiêng của probe theo hai phương.

Khi thực hiện phép đo ở các thời điểm khác nhau, dữ liệu có thể được so sánh để xác định sự thay đổi của profile casing và vị trí xuất hiện chuyển vị.

Điểm nổi bật của GK-604D-50M GEOKON

Công nghệ MEMS cho đo nghiêng kỹ thuật số

GK-604D sử dụng hai MEMS accelerometers để xác định độ nghiêng. Probe chuyển dữ liệu thành tín hiệu kỹ thuật số trước khi truyền qua control cable về hệ thống giao tiếp trên reel.

Theo thông số GEOKON hiện hành, hệ thống GK-604D có:

• Dải đo: ±90°.
• Dải hiệu chuẩn: ±30°.
• Độ phân giải: 0,00025°, tương đương khoảng 0,004 mm/m.
• Wheelbase: 0,5 m hoặc 2 ft.
• Casing I.D. phù hợp: khoảng 48–89 mm.
• Chiều dài cáp tối đa của dòng: 500 m.

Cấu hình cáp 50 m

Điểm khác biệt chính của GK-604D-50M nằm ở cấu hình cáp 50 m.

Chiều dài này giúp hệ thống phù hợp với các điểm quan trắc có độ sâu không quá lớn, đồng thời hạn chế phần cáp dư thừa khi triển khai tại các vị trí có casing ngắn hơn.

Đối với dự án có nhiều điểm quan trắc, lựa chọn chiều dài cáp phù hợp với chiều sâu casing cũng giúp việc vận chuyển, thao tác và bảo quản thiết bị thuận tiện hơn.

Digital Compass hỗ trợ Spiral Survey

Probe kỹ thuật số của GK-604D được tích hợp Digital Compass. Tính năng này giúp hệ thống xác định ảnh hưởng của hiện tượng xoắn hoặc spiraling trong inclinometer casing.

Thông tin về độ xoắn có thể được kết hợp với dữ liệu inclinometer nhằm hỗ trợ quá trình phân tích profile biến dạng của casing.

Probe bằng thép không gỉ

Digital inclinometer probe có kết cấu vỏ stainless steel, đầu nối được bảo vệ và bánh xe có thể thay thế. Thiết kế này phù hợp với việc đưa probe xuống và kéo lên nhiều lần trong quá trình quan trắc.

Probe là thành phần có độ nhạy cao nên trong quá trình vận hành cần hạn chế va đập mạnh, đặc biệt khi đầu dò tiếp cận đáy casing.

Truyền dữ liệu qua Bluetooth

GK-604D sử dụng interface trên reel để giao tiếp với Field PC bằng Bluetooth. Cách thiết kế này giúp người vận hành có thể theo dõi dữ liệu trên thiết bị cầm tay trong quá trình khảo sát.

Thông số kỹ thuật GK-604D-50M

Thông số	Chi tiết
Model	GK-604D-50M
Thương hiệu	GEOKON
Loại thiết bị	Digital Inclinometer System
Công nghệ	MEMS
Cấu hình cáp	50 m
Digital Inclinometer Probe	Có
Dải đo	±90°
Dải hiệu chuẩn	±30°
Độ phân giải	0,00025°
Tương đương độ phân giải	Khoảng 0,004 mm/m
Digital Compass	Có
Compass resolution	±0,1°
Compass repeatability	±1,6°
Wheelbase	0,5 m hoặc 2 ft
Chiều dài probe	Khoảng 700 mm
Đường kính probe	Khoảng 25 mm
Casing I.D.	48–89 mm
Kết nối	Bluetooth
Nhiệt độ vận hành	-40°C đến +65°C
Cáp tối đa của dòng GK-604D	500 m

Nguyên lý hoạt động

Hệ thống inclinometer được sử dụng cùng một inclinometer casing có các rãnh dẫn hướng bên trong.

Quy trình đo cơ bản gồm:

Bước 1: Đưa probe xuống đáy casing

Đầu dò được nối với control cable và đưa xuống vị trí đáy của casing.

Bước 2: Đo theo từng khoảng cách

Probe được kéo lên theo các khoảng cách cố định. Các bánh xe của probe bám vào rãnh định hướng trong casing để duy trì hướng đo.

Bước 3: Ghi nhận dữ liệu

Tại mỗi vị trí, Field PC ghi nhận giá trị độ nghiêng của probe.

Bước 4: Đo theo hướng ngược lại

Sau lượt đo đầu tiên, probe được xoay 180° và thực hiện một lượt đo khác. Hai bộ dữ liệu được sử dụng để tính toán profile của casing.

Bước 5: So sánh dữ liệu theo thời gian

Khi các phép đo được thực hiện định kỳ, profile mới có thể được so sánh với dữ liệu ban đầu hoặc các lần đo trước để xác định sự thay đổi về chuyển vị.

Ứng dụng của GK-604D-50M GEOKON

1. Quan trắc mái dốc và taluy

GK-604D-50M có thể được sử dụng để theo dõi chuyển vị ngang trong các khu vực mái dốc, taluy hoặc nền đất cần đánh giá diễn biến biến dạng.

Đây là một trong những ứng dụng được GEOKON xác định cho dòng GK-604D.

2. Quan trắc đập và đê

Trong các công trình đập đất, đập thủy điện và công trình thủy lợi, hệ thống inclinometer có thể được sử dụng để theo dõi biến dạng bên trong nền hoặc thân công trình.

GEOKON cũng ghi nhận Model GK-604D Digital Inclinometer System được sử dụng tại dự án Ban Ve Hydropower, Nghệ An, Việt Nam.

3. Tường vây và hố đào

Trong các dự án hố đào sâu, tầng hầm hoặc tường vây, inclinometer có thể hỗ trợ theo dõi chuyển vị ngang của khu vực đất và kết cấu xung quanh.

4. Cọc và sheet piling

GK-604D có thể được sử dụng cho các ứng dụng liên quan đến piles và sheet piling, tùy theo thiết kế hệ thống quan trắc của dự án.

5. Đường hầm

Đối với công trình ngầm, dữ liệu inclinometer có thể được sử dụng trong chương trình monitoring nhằm theo dõi sự thay đổi của nền đất và các khu vực lân cận.

6. Bãi chôn lấp

GEOKON cũng liệt kê landfills trong nhóm ứng dụng của GK-604D, nơi việc theo dõi biến dạng và chuyển dịch của khối đất có thể là một phần của chương trình quan trắc.
