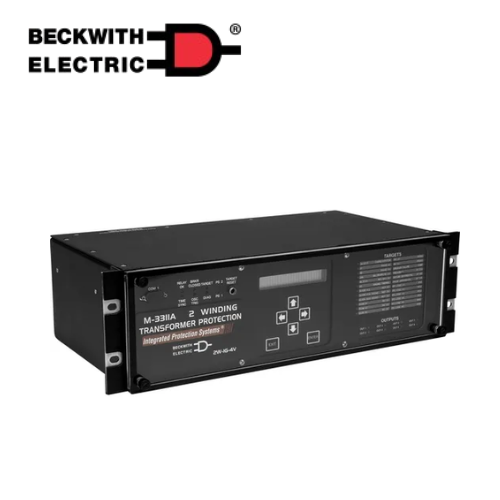

M-3311A-S2505H0B1THCH10-0 Digital Relay Beckwith Electric Vietnam

4. Tổng quan sản phẩm M-3311A-S2505H0B1THCH10-0

M-3311A-S2505H0B1THCH10-0 Digital Relay là mã đặt hàng thuộc dòng rơ-le bảo vệ máy biến áp kỹ thuật số M-3311A của Beckwith Electric, thương hiệu thiết bị bảo vệ và điều khiển hệ thống điện có trụ sở tại Hoa Kỳ.

Thiết bị được thiết kế để giám sát các thông số điện và thực hiện các chức năng bảo vệ cho máy biến áp trong hệ thống truyền tải, phân phối điện và các ứng dụng công nghiệp. Tùy cấu hình, M-3311A có thể được sử dụng cho máy biến áp hai, ba hoặc bốn cuộn dây.

Trong quá trình vận hành, rơ-le tiếp nhận tín hiệu dòng điện và các tín hiệu điện áp được cấu hình, phân tích các điều kiện bất thường và phát lệnh đến hệ thống điều khiển hoặc máy cắt khi đáp ứng điều kiện tác động đã cài đặt.

Việc sử dụng rơ-le bảo vệ kỹ thuật số giúp nâng cao khả năng giám sát, hỗ trợ phân tích sự cố và giảm thiểu nguy cơ hư hỏng thiết bị điện công suất.

5. Đặc điểm nổi bật của Beckwith Electric M-3311A

Bảo vệ máy biến áp nhiều cuộn dây

M-3311A hỗ trợ các cấu hình bảo vệ máy biến áp hai, ba hoặc bốn cuộn dây. Thiết bị có thể được lựa chọn cho nhiều sơ đồ hệ thống điện tùy theo số lượng đầu vào dòng điện, điện áp và các chức năng bảo vệ yêu cầu.

Tích hợp bảo vệ so lệch

Chức năng bảo vệ so lệch pha 87T giúp phát hiện các sự cố bên trong vùng bảo vệ máy biến áp bằng cách phân tích sự khác biệt giữa các dòng điện đo được.

Ngoài ra, tùy cấu hình, thiết bị có thể hỗ trợ bảo vệ so lệch chạm đất, góp phần tăng cường khả năng phát hiện sự cố tại vùng được giám sát.

Nhiều chức năng bảo vệ điện

Dòng M-3311A hỗ trợ nhiều chức năng bảo vệ như:

• Bảo vệ quá dòng pha tức thời và có thời gian (50/51).
• Bảo vệ quá dòng chạm đất (50G/51G).
• Bảo vệ quá dòng thứ tự nghịch (46).
• Bảo vệ nhiệt cuộn dây (49).
• Giám sát sự cố máy cắt (50BF).
• Bảo vệ so lệch pha máy biến áp (87T).

Một số chức năng bảo vệ điện áp và tần số thuộc gói tùy chọn. Cấu hình thực tế cần được kiểm tra theo mã đặt hàng đầy đủ.

Ghi sự kiện và phân tích sự cố

Rơ-le hỗ trợ ghi nhật ký sự kiện và ghi dạng sóng dao động (oscillography). Dữ liệu này giúp kỹ sư kiểm tra diễn biến trước, trong và sau sự cố, hỗ trợ xác định nguyên nhân và đánh giá hoạt động của hệ thống bảo vệ.

Hỗ trợ truyền thông công nghiệp

M-3311A có giao tiếp nối tiếp và có thể được trang bị tùy chọn Ethernet cùng các giao thức truyền thông phù hợp. Việc tích hợp với SCADA hoặc hệ thống quản lý trạm điện phụ thuộc vào cấu hình phần cứng và phần mềm của thiết bị.

Nhiều cấu hình cài đặt

Thiết bị hỗ trợ nhiều nhóm thông số cài đặt để đáp ứng các trạng thái vận hành khác nhau của hệ thống điện. Tính năng này hữu ích khi cấu hình lưới điện hoặc phương thức vận hành thay đổi.

6. Thông số kỹ thuật M-3311A-S2505H0B1THCH10-0

Thông số	Thông tin
Thương hiệu	Beckwith Electric
Mã đặt hàng	M-3311A-S2505H0B1THCH10-0
Dòng sản phẩm	M-3311A
Tên thiết bị	Digital Transformer Protection Relay
Loại thiết bị	Rơ-le bảo vệ máy biến áp kỹ thuật số
Đối tượng bảo vệ	Máy biến áp hai, ba hoặc bốn cuộn dây
Tần số hệ thống	50/60 Hz, tùy phiên bản
Chức năng bảo vệ	So lệch, quá dòng và các chức năng bảo vệ khác theo cấu hình
Ghi sự kiện	Có
Ghi dạng sóng sự cố	Oscillography, hỗ trợ xuất dữ liệu COMTRADE
Giao tiếp	RS-232, RS-485; Ethernet tùy chọn
Giao thức truyền thông	Tùy cấu hình đặt hàng
Kiểu lắp đặt	Rack hoặc panel theo cấu hình
Xuất xứ thương hiệu	Hoa Kỳ

Lưu ý kỹ thuật: Bảng trên mô tả dòng sản phẩm M-3311A. Các ký tự trong mã M-3311A-S2505H0B1THCH10-0 biểu thị cấu hình đặt hàng cụ thể; chưa có đủ dữ liệu để xác nhận chính xác dải nguồn cấp, cấu hình đầu vào/đầu ra, module truyền thông, màn hình và các tùy chọn đi kèm của riêng thiết bị này. Cần đối chiếu nhãn máy và tài liệu cấu hình từ nhà sản xuất trước khi đặt hàng.

7. Ứng dụng của rơ-le bảo vệ Beckwith Electric

Trạm biến áp và hệ thống phân phối điện

M-3311A có thể được sử dụng trong hệ thống bảo vệ máy biến áp tại trạm biến áp, hỗ trợ phát hiện các điều kiện bất thường và phối hợp với máy cắt để cô lập vùng sự cố.

Nhà máy điện

Thiết bị phù hợp với các ứng dụng bảo vệ máy biến áp trong hệ thống phát điện và các sơ đồ máy biến áp liên kết với máy phát, tùy thiết kế hệ thống.

Nhà máy công nghiệp

Các nhà máy thép, xi măng, hóa chất và những cơ sở có phụ tải điện công suất lớn có thể sử dụng rơ-le bảo vệ máy biến áp để tăng cường khả năng giám sát và bảo vệ hệ thống cấp điện.

Hệ thống tự động hóa trạm điện

Với các tùy chọn truyền thông phù hợp, thiết bị có thể được tích hợp vào hệ thống giám sát và điều khiển trạm điện, hỗ trợ thu thập dữ liệu vận hành và phân tích sự cố.
