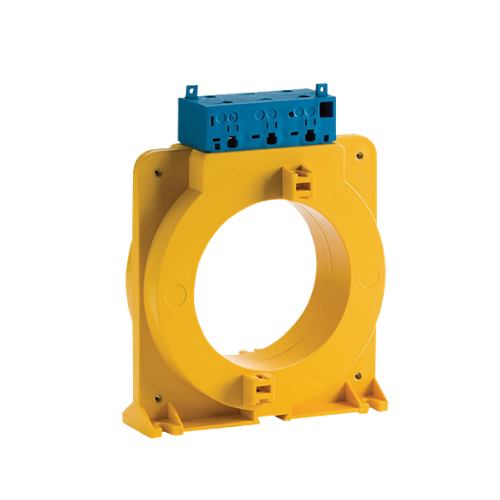

TDGH2 Transformer NHP Vietnam

TDGH2 Transformer NHP Vietnam là biến dòng dạng vòng kín (Closed-Core Current Transformer/Toroid) thuộc dòng thiết bị Earth Leakage Relay của NHP/IME. Sản phẩm được thiết kế để phát hiện dòng điện dư, hỗ trợ các hệ thống giám sát và bảo vệ chống dòng rò trong tủ điện công nghiệp, hệ thống phân phối điện và các ứng dụng tự động hóa.

TDGH2 có đường kính lỗ trong 60 mm, dòng rò tối thiểu 30 mA và khả năng làm việc với dòng điện định mức 90 A, tối đa 540 A theo cấu hình được công bố.

TDGH2 Transformer là gì?

TDGH2 không phải là biến áp nguồn thông thường mà là một Current Transformer dạng toroid, chuyên dùng kết hợp với Earth Leakage Relay.

Thiết bị được lắp trên đường dây cần giám sát. Các dây dẫn của mạch điện được đưa qua lỗ trung tâm của biến dòng. Khi hệ thống xuất hiện dòng điện rò hoặc mất cân bằng dòng điện, TDGH2 phát hiện dòng dư và truyền tín hiệu đến relay dòng rò để thực hiện chức năng giám sát hoặc bảo vệ.

NHP xếp TDGH2 trong nhóm Earth Leakage Relay – Toroid 2 Wire, dạng Closed-Core Transformer.

Đặc điểm nổi bật

1. Biến dòng vòng kín 60 mm

TDGH2 sử dụng thiết kế closed-core, với đường kính lỗ trong 60 mm. Kích thước này cần được kiểm tra với đường kính tổng thể của dây cáp hoặc thanh dẫn trước khi lựa chọn sản phẩm.

Trong hệ thống thực tế, dây dẫn cần đi xuyên qua tâm toroid để thiết bị có thể giám sát dòng dư của mạch.

2. Phát hiện dòng rò từ 30 mA

TDGH2 có mức dòng rò tối thiểu IΔn = 30 mA, phù hợp với các hệ thống yêu cầu giám sát dòng rò ở mức thấp.

Đây là một trong những thông số quan trọng khi lựa chọn toroid cho hệ thống Earth Leakage Protection.

3. Dải dòng điện phù hợp cho nhiều ứng dụng

Theo bảng thông số NHP, TDGH2 có:

• Đường kính trong: 60 mm
• IΔn tối thiểu: 30 mA
• Ie danh định: 90 A
• Ie tối đa: 540 A
• Kiểu: Closed-Core Transformer.

Việc lựa chọn TDGH2 cần dựa trên dòng điện thực tế của mạch cũng như yêu cầu của relay dòng rò đi kèm.

4. Điện áp vận hành tối đa 720 V

NHP công bố TDGH2 có điện áp vận hành tối đa Umax 720 V. Thiết bị cũng có dòng nhiệt ngắn hạn định mức và dòng nhiệt liên tục định mức được công bố ở mức 20 kA theo thông số kỹ thuật của sản phẩm.

5. Kết nối thứ cấp dạng vít

TDGH2 sử dụng screw connection cho kết nối thứ cấp. Kiểu đấu nối này thuận tiện khi kết nối toroid với Earth Leakage Relay trong tủ điện.

Thiết bị có vỏ nhựa, bảo vệ tiếp xúc và sử dụng lõi từ dạng solid core.

Nguyên lý hoạt động

TDGH2 được đặt trên mạch điện cần giám sát. Dây dẫn được đưa xuyên qua lỗ trung tâm của toroid.

Trong điều kiện hoạt động bình thường, tổng dòng điện đi qua các dây dẫn tạo ra trạng thái cân bằng. Khi xảy ra hiện tượng rò điện xuống đất, dòng điện bị mất cân bằng và xuất hiện dòng dư.

Quá trình có thể được mô tả đơn giản:

Mạch điện → TDGH2 phát hiện dòng dư → Earth Leakage Relay nhận tín hiệu → cảnh báo hoặc tác động bảo vệ

Vì vậy, TDGH2 thường được sử dụng như một phần tử cảm biến trong hệ thống Earth Leakage Protection, thay vì hoạt động độc lập như một relay bảo vệ.

Thông số kỹ thuật TDGH2

Thông số	TDGH2
Model	TDGH2
Thương hiệu	NHP / IME
Loại thiết bị	Current Transformer / Earth Leakage Toroid
Kiểu lõi	Solid Core
Thiết kế	Closed-Core Transformer
Đường kính lỗ trong	60 mm
Dòng rò tối thiểu IΔn	30 mA
Dòng điện Ie danh định	90 A
Dòng điện Ie tối đa	540 A
Điện áp vận hành tối đa Umax	720 V
Rated short-time thermal current Ith	20 kA
Rated continuous thermal current Icth	20 kA
Kết nối thứ cấp	Screw connection
Vật liệu vỏ	Plastic
Bảo vệ tiếp xúc	Có
Snap mounting	Không
Nhiệt độ lưu kho	-40 đến +70°C
Hiệu chuẩn	Không

Các thông số trên được đối chiếu từ trang sản phẩm và datasheet chính thức của NHP/IME.

Ứng dụng

• Tủ phân phối điện công nghiệp.
• Tủ điện điều khiển.
• Hệ thống Earth Leakage Protection.
• Hệ thống giám sát dòng dư.
• Tủ điện nhà máy.
• Dây chuyền sản xuất tự động.
• Hệ thống máy móc công nghiệp.
• Hệ thống điện trong lĩnh vực khai khoáng.
• Các ứng dụng kết hợp Earth Leakage Relay + Toroid.
• Hệ thống cần phát hiện sớm hiện tượng rò điện.
