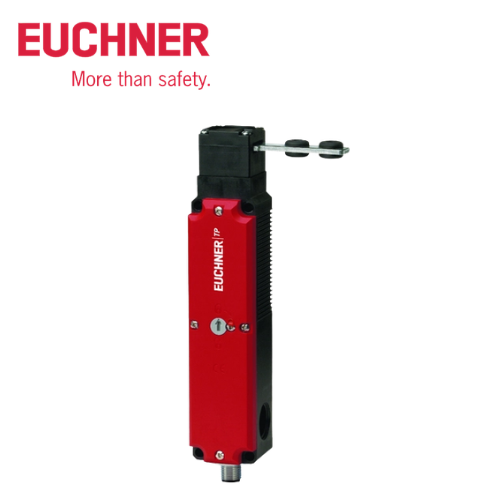

TP-BI-3-4141A024SM12 (Order No. 109408) Euchner Vietnam

TP-BI-3-4141A024SM12 (Order No. 109408) là công tắc an toàn thuộc dòng TP-BI Safety Switch của EUCHNER, được thiết kế để giám sát và khóa cửa bảo vệ trong máy móc, dây chuyền tự động hóa và hệ thống sản xuất công nghiệp.

Model này nổi bật với công nghệ BiState – bistable guard locking, đầu nối M12 12-pin, chức năng giám sát vị trí cửa và auxiliary release. Thiết bị phù hợp với các hệ thống yêu cầu cửa bảo vệ được giám sát đồng thời với chức năng khóa an toàn.

TP-BI-3-4141A024SM12 là gì?

TP-BI-3-4141A024SM12 là một Safety Switch with Guard Locking của EUCHNER. Khác với các safety switch chỉ giám sát trạng thái đóng/mở của cửa, dòng TP-BI có thêm chức năng khóa cửa bảo vệ, giúp ngăn việc mở cửa khi cơ cấu máy vẫn đang ở trạng thái nguy hiểm.

Thiết bị sử dụng cơ cấu khóa BiState, cho phép duy trì trạng thái khóa hoặc không khóa ngay cả khi nguồn điện bị ngắt. Thiết kế này giúp hạn chế tình huống cửa bảo vệ bị khóa ngoài ý muốn khi máy mất điện, đồng thời tránh việc khóa bảo vệ bị tự động nhả khi xảy ra mất nguồn.

Đặc điểm nổi bật của TP-BI-3-4141A024SM12

1. Công nghệ BiState – khóa bảo vệ hai trạng thái

BiState là điểm nổi bật của model TP-BI-3-4141A024SM12.

Theo EUCHNER, chức năng này giúp:

• Hạn chế nguy cơ người vận hành bị vô tình khóa bên trong khu vực nguy hiểm khi mất điện hoặc máy bị tắt.
• Ngăn tình trạng khóa bảo vệ đang được kích hoạt tự động nhả khi mất điện.
• Duy trì trạng thái khóa phù hợp với logic an toàn của hệ thống.

Đây là tính năng hữu ích đối với các máy có vùng nguy hiểm cần kiểm soát quyền tiếp cận.

2. Đầu nối M12 12-pin

TP-BI-3-4141A024SM12 sử dụng 1 đầu nối M12 12-pin, giúp kết nối công tắc với hệ thống điều khiển và mạch an toàn.

Cấu hình này cho phép truyền các tín hiệu liên quan đến:

• Giám sát vị trí cửa.
• Giám sát trạng thái khóa.
• Điều khiển solenoid.
• Nguồn cấp và tín hiệu điều khiển.

Theo tài liệu EUCHNER, chân 9, 10 và 11 lần lượt liên quan đến 0 V, +24 V control voltage và +24 V operating voltage.

3. Giám sát cửa và giám sát khóa độc lập

Switching element 4141 sử dụng cơ cấu slow-action switching contact với:

• 2 tiếp điểm mở cưỡng bức cho giám sát khóa bảo vệ.
• 2 tiếp điểm mở cưỡng bức cho giám sát vị trí cửa.

Nhờ đó, hệ thống có thể theo dõi cả cửa đang đóng/mở và khóa đã được kích hoạt hay chưa.

4. Auxiliary release

TP-BI-3-4141A024SM12 được trang bị auxiliary release ở mặt trước.

Trong trường hợp xảy ra sự cố như mất nguồn hoặc lỗi hệ thống, auxiliary release cho phép mở khóa để tiếp cận máy bằng dụng cụ hoặc chìa khóa phù hợp.

EUCHNER yêu cầu chức năng auxiliary release phải được bảo vệ chống sử dụng sai mục đích, chẳng hạn bằng cách niêm phong hoặc sơn bảo vệ.

5. Khả năng lắp đặt linh hoạt

Hướng tiếp cận actuator có thể bố trí theo:

• Horizontal – chiều ngang
• Vertical – chiều dọc

Hướng tiếp cận có thể điều chỉnh theo từng bước 90°, giúp TP-BI phù hợp với nhiều kết cấu cửa bảo vệ khác nhau.

Thiết bị cũng hỗ trợ tăng hành trình khi sử dụng actuator phù hợp, đặc biệt hữu ích với cửa có gioăng cao su hoặc cần một khoảng dịch chuyển nhỏ khi cửa đã đóng.

Thông số kỹ thuật TP-BI-3-4141A024SM12

Thông số	Chi tiết
Thương hiệu	EUCHNER
Model	TP-BI-3-4141A024SM12
Order No.	109408
Dòng sản phẩm	TP-BI Safety Switch
Chức năng	Safety switch with guard locking
Guard locking	BiState – bistable
Đầu nối	M12, 12-pin
Switching element	4141
Tiếp điểm giám sát cửa	2 positively driven contacts
Tiếp điểm giám sát khóa	2 positively driven contacts
Nguyên lý chuyển mạch	Slow-action switching contact
Điện áp solenoid	24 VDC, -15% … +10%
Duty cycle solenoid	100%
Công suất tiêu thụ	8 W
Rated insulation voltage Ui	30 V
Rated impulse voltage Uimp	1.5 kV
AC-15	1 A / 24 V
DC-13	1 A / 24 V
Thermal rated current Ith	1 A
Bảo vệ	IP67
Locking force Fmax	1,300 N
Locking force FZh	1,000 N
Tuổi thọ cơ khí	1 × 10⁶ chu kỳ
Actuation frequency	Tối đa 1.200 lần/giờ
Actuating force	10 N
Extraction force	20 N
Nhiệt độ môi trường	-20 … +55 °C
Nhiệt độ lưu kho	-25 … +70 °C
Vật liệu vỏ	Reinforced thermoplastic
Vật liệu tiếp điểm	Silver alloy, gold flashed
Auxiliary release	Có
Actuator	Không bao gồm

Các thông số trên được tổng hợp từ dữ liệu kỹ thuật EUCHNER công bố cho Order No. 109408.

Nguyên lý hoạt động của TP-BI-3-4141A024SM12

Trong một hệ thống bảo vệ máy, TP-BI-3-4141A024SM12 được lắp tại cửa bảo vệ và hoạt động cùng actuator.

Khi cửa đóng, actuator đi vào đầu switch và hệ thống xác định trạng thái cửa. Khi điều kiện an toàn đáp ứng, chức năng guard locking có thể được kích hoạt để giữ cửa ở trạng thái khóa.

Quy trình có thể hình dung:

Cửa bảo vệ → Actuator → TP-BI Safety Switch → Giám sát cửa + giám sát khóa → Safety Controller / Safety Relay → Điều khiển máy

Khi cửa mở hoặc trạng thái khóa không đáp ứng yêu cầu, tín hiệu an toàn được đưa về hệ thống điều khiển để thực hiện logic bảo vệ tương ứng.

Ứng dụng của TP-BI-3-4141A024SM12 Euchner

TP-BI-3-4141A024SM12 Euchner Vietnam phù hợp với các hệ thống máy móc cần vừa giám sát cửa vừa kiểm soát việc tiếp cận vùng nguy hiểm, chẳng hạn:

• Máy tự động hóa công nghiệp.
• Dây chuyền sản xuất tự động.
• Máy CNC.
• Máy gia công cơ khí.
• Máy đóng gói.
• Máy ép và máy tạo hình.
• Robot công nghiệp.
• Cell robot.
• Máy chế biến.
• Dây chuyền lắp ráp.
• Máy có cửa bảo vệ và vùng nguy hiểm.
• Hệ thống cần khóa cửa trước khi cho phép máy vận hành.
