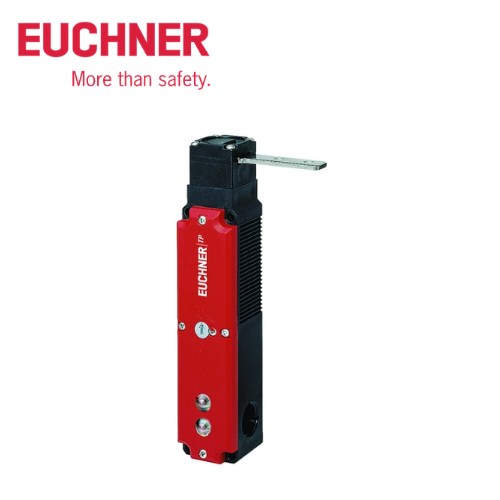

TP3-2131A024L024M (Order No. 093634) Euchner Vietnam

TP3-2131A024L024M (Order No. 093634) là công tắc an toàn thuộc dòng TP của EUCHNER, được thiết kế để giám sát vị trí cửa bảo vệ và kiểm soát trạng thái khóa của các cửa an toàn trên máy móc công nghiệp. Sản phẩm sử dụng nguyên lý khóa cơ khí – cấp điện để mở khóa (Power to Unlock), kết hợp tiếp điểm giám sát cửa, LED chỉ thị và cơ cấu mở khóa phụ.

Tổng quan về TP3-2131A024L024M EUCHNER

TP3-2131A024L024M có 3 đầu vào cáp M20 x 1.5, phù hợp với các hệ thống dây dẫn công nghiệp cần bố trí linh hoạt. Công tắc hỗ trợ hướng tiếp cận theo phương ngang hoặc phương đứng và có thể điều chỉnh theo từng bước 90°, giúp thuận tiện khi lắp đặt trên nhiều dạng cửa bảo vệ.

Model 093634 sử dụng switching element 2131, cung cấp các tiếp điểm dành cho chức năng khóa cửa và giám sát cửa. Thiết kế này cho phép tích hợp công tắc vào hệ thống điều khiển an toàn của máy nhằm theo dõi trạng thái cửa và thực hiện các chức năng bảo vệ cần thiết.

Đặc điểm nổi bật

1. Thiết kế dành cho cửa bảo vệ máy

TP3-2131A024L024M được phát triển cho các ứng dụng cần giám sát cửa bảo vệ, chẳng hạn như cửa của máy gia công, máy sản xuất tự động hoặc khu vực có nguy cơ tiếp xúc với bộ phận chuyển động.

2. Khóa theo nguyên lý Power to Unlock

Ở chế độ này, cửa bảo vệ được giữ khóa bằng lực lò xo và chỉ mở khóa khi cuộn điện từ được cấp nguồn. Đây là nguyên lý thường được sử dụng trong các ứng dụng yêu cầu cửa tiếp tục được khóa khi nguồn điện bị mất.

3. Switching element 2131

Model TP3-2131A024L024M sử dụng phần tử chuyển mạch 2131. Cấu hình tiếp điểm gồm 2 tiếp điểm cưỡng bức mở (positively driven contacts) + 1 tiếp điểm NO cho chức năng khóa, cùng 1 tiếp điểm NC để giám sát cửa.

4. Hai đèn LED chỉ thị

Thiết bị được trang bị 2 LED màu đỏ và xanh, có thể phân bổ chức năng tùy theo yêu cầu của hệ thống. LED giúp người vận hành dễ dàng nhận biết trạng thái hoạt động của công tắc.

5. Mở khóa phụ

Cơ cấu auxiliary release được bố trí ở mặt trước, cho phép mở khóa trong những trường hợp cần tiếp cận máy khi xảy ra sự cố như mất nguồn. Việc mở khóa có thể thực hiện bằng dụng cụ hoặc chìa khóa. EUCHNER lưu ý cơ cấu này cần được bảo vệ khỏi việc sử dụng sai mục đích.

Thông số kỹ thuật TP3-2131A024L024M

Thông số	Chi tiết
Model	TP3-2131A024L024M
Order No.	093634
Thương hiệu	EUCHNER
Dòng sản phẩm	TP Safety Switch
Kiểu kết nối	3 x cable entry M20 x 1.5
Switching element	2131
Tiếp điểm khóa	2 positively driven contacts + 1 NO
Tiếp điểm giám sát cửa	1 NC
Nguyên lý khóa	Power to Unlock
Điện áp cuộn điện từ	AC/DC 24 V
LED	2 LED, đỏ và xanh
Mở khóa phụ	Có
Hướng tiếp cận	Ngang / đứng
Điều chỉnh đầu công tắc	Theo bước 90°
Actuator	Không bao gồm, cần đặt riêng

Các thông số trên được tổng hợp từ thông tin kỹ thuật do EUCHNER công bố cho mã 093634.

Thông số điện

TP3-2131A024L024M có điện áp cách điện định mức 250 V, điện áp xung định mức 2,5 kV và dòng nhiệt định mức 4 A. Điện áp vận hành của solenoid là AC/DC 24 V, với khoảng dung sai -15% đến +10%; chu kỳ hoạt động của solenoid là 100%.

Sản phẩm có tiết diện dây kết nối từ 0,34 đến 1,5 mm², cầu chì bảo vệ tối đa được công bố là 4 A gG.

Ứng dụng của TP3-2131A024L024M

Công tắc an toàn EUCHNER TP3-2131A024L024M có thể được sử dụng trong nhiều hệ thống máy móc tự động hóa, đặc biệt tại những vị trí cần kiểm soát cửa bảo vệ:

• Máy móc và dây chuyền sản xuất tự động.
• Máy gia công cơ khí.
• Máy đóng gói và máy chế biến.
• Robot công nghiệp và cell robot.
• Cửa bảo vệ quanh khu vực máy có chuyển động nguy hiểm.
• Hệ thống cần giám sát trạng thái đóng/mở của cửa an toàn.
• Các dây chuyền cần khóa cửa bảo vệ trong quá trình máy vận hành.
